数控铣削零件的设计规则：完全指南

你是否曾提交过一份设计稿用于 数控铣床 结果却收到价格过高或尺寸不合的零件？许多设计师都面临这个问题。. 数控铣床 使用计算机控制的工具，从金属或塑料坯料上切割出精确的形状。设计不当会导致振动、刀具断裂，或增加额外工序，从而推高成本。.

在本指南中，您将学习一些简单却强大的设计规则，用于 数控铣削零件. 我们将涵盖壁厚和倒角等基础知识，以及关于五轴加工和底切的高级技巧。这些规则有助于您设计出加工效率高且实际使用性能优良的零件。 根据《Manufacturing Tomorrow》和《Best in Parts》等渠道发布的2025-2026年行业报告，优秀的设计可将成本降低20%-40%，并减少错误。请继续阅读，为您的航空航天、汽车等项目做出更明智的选择，, 医疗, ……等等。准备好后，试试 数控铣削服务 以便快速获得对您文件的反馈。.

什么是数控铣削？为何设计规则至关重要？

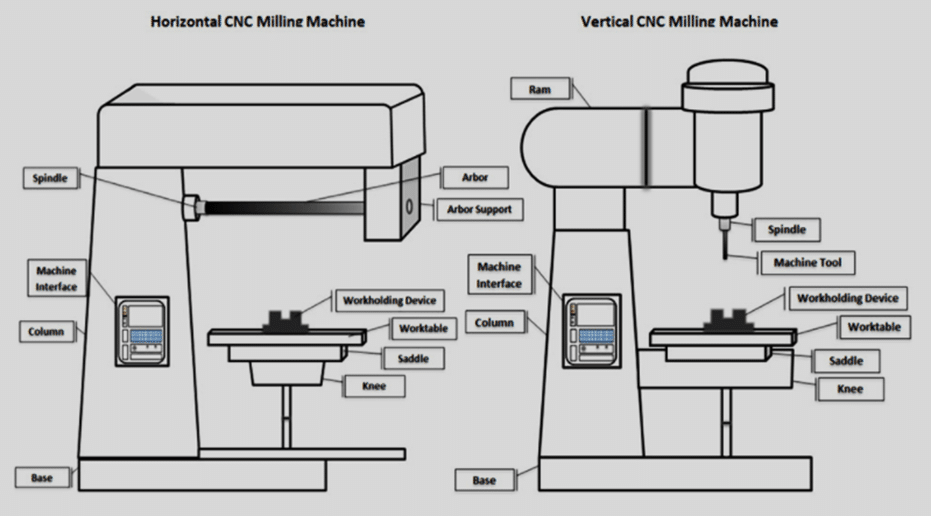

数控铣床 是一种减材制造工艺，其中计算机控制的机床利用旋转的切削刀具去除 材料 从一块实心坯料（称为工件或毛坯）开始，直至获得所需的零件形状。首先取一块金属、塑料或复合材料——通常是矩形坯料——然后机器会精确地切除多余部分 材料 逐层进行，或沿预设路径进行。.

该工艺可生产出精度高、重复性好、表面光洁度优异且公差严格的零件，因此非常适合用于航空航天、汽车等行业的原型制作、中小批量生产以及复杂几何形状的制造，, 医疗器械, 以及电子产品。.

流程分步说明

现代的 数控铣削工艺 2026年的流程遵循明确的步骤，将数字设计与实体加工相结合：

1. 创建 CAD 模型 — 您在 3D CAD 软件（如 SolidWorks、Fusion 360 或 Onshape）中设计零件。该数字模型定义了所有尺寸、特征和公差。.
2. 生成 CAM 指令 — CAM（计算机辅助制造）软件将CAD模型转换为刀具路径。它会计算应使用哪些刀具、主轴转速、进给速度、切削深度以及运动顺序。这将生成G代码（或类似的机器可读指令），用于精确控制数控铣床的加工过程。.
3. 机器设置 — 操作员固定好原料 材料 在机床工作台上使用虎钳、夹具、真空吸盘或定制软夹头进行夹持。刀具（立铣刀、球头铣刀、钻头等）装入主轴或刀库。对机床进行归零（设定基准点），确保其运动与CAD坐标系完全对齐。.
4. 加工执行 — 主轴旋转（通常为 1,000–20,000+ 转/分，具体取决于 材料 （以及刀具）进行切削，同时工作台（或在某些机床上为主轴）沿X、Y、Z轴移动（在4/5轴配置中还包括旋转）。 刀具先通过粗加工（大切削量）去除材料，随后进行精加工（小切削量以获得光滑表面）。切削液或切削雾会充盈切削区域，以散热、冲走切屑并延长刀具寿命。.
5. 检验与精加工 — 加工完成后，工件需进行去毛刺、测量（使用卡尺、三坐标测量机或量规），并通常进行后续处理（如阳极氧化、钝化、喷丸处理等）。.

到2026年，诸如原生AI刀具路径优化、用于实时仿真的数字孪生以及混合式车铣中心等技术进步将使加工过程更加智能化——能够预测刀具磨损、自动调整进给速度，并最大限度地减少装夹次数。.

切削液起着至关重要的作用：它能防止刀具（尤其是加工铝材时）产生积屑瘤，控制热膨胀，并清除切屑，从而避免重新切削或刀具卡住。.

为什么设计规则很重要（以及它们如何帮助你）

设计规则之所以存在，是因为 数控铣床 存在物理和机械方面的限制。该工艺在精度方面表现出色，但对于那些忽视刀具物理特性、机床限制或 材料 行为。

• 规则与实际机器能力相匹配 — 由于刀具呈圆形，若不进行二次加工（如电火花加工或线切割），则无法形成锐利的内角，而二次加工会增加成本和时间。薄壁在切削力作用下会发生振动，导致表面光洁度差、尺寸误差或刀具断裂。.
• 它们能预防常见问题 — 锐利的棱角会使应力集中在刀具上，导致刀具崩刃或快速磨损。较深的切口会积聚切屑和热量，导致工件变形或刀具变钝。各处过紧的公差会迫使加工速度降低、增加检验次数，并导致废品率上升。.
• 它们确实能带来切实的好处 — 遵循以下规则可将加工时间缩短 20–50%，减少刀具消耗，降低 材料 减少浪费，并提高零件强度。在汽车变速箱壳体制造中，通过优化凹槽深度和圆角，在保持严格的孔位对准的同时，将循环时间缩短了35%。.
• 经济影响 — 设计不佳会导致成本上升，原因包括额外的调试、专用工装、返工，甚至需要彻底重新设计。一项针对2025–2026年的行业分析表明，遵循DFM（可制造性设计）原则可将零件总成本降低20–40%，并显著缩短交货周期。.

专业提示 — 设计初期就应开始考虑刀具尺寸。直径较大、长度较短（刚性更高）的刀具切削速度更快，表面光洁度更好，且单件成本更低。1/2英寸的立铣刀可去除 材料 比1/8英寸的工具更快，且变形更小——只要几何条件允许，就应使用最大号的实用工具。.

如果您从一开始就遵循这些规则，您的零部件就能稳定地加工出来，准时交付，并达到预期性能。如果您正在准备设计方案，不妨考虑将其通过 数控铣削服务 可即时获得DFM反馈——在投入生产前就能发现问题。.

数控铣削设计的主要限制

数控铣床 它为你提供了很大的设计自由度，但受限于工具、机器以及…… 材料 被移除。这些限制源于物理学和力学——而非软件或想象。忽视这些限制会导致重新设计、额外成本、设备损坏、表面处理效果不佳，甚至导致某些零件根本无法制造。尽早理解这些限制可以节省时间和金钱。.

限制措施主要分为两大类，即 刀具几何形状 （切割机在物理层面上能做什么和不能做什么）以及 工具访问 （即刀具能否物理上到达需要加工的位置）。到了2026年，即使拥有先进的5轴机床和经过人工智能优化的加工路径，这些核心限制依然存在。.

刀具几何形状极限

大多数 数控铣具—立铣刀、球头铣刀、钻头—均为圆柱形。其切削刃沿圆形轨迹运动。这种形状会直接转移到工件上。.

• 使用标准工具无法加工出锐利的内角 — 每个内角的圆角半径至少应等于刀具半径（或刀尖半径）。 1/4英寸（6.35毫米）的立铣刀在拐角处会留下至少1/8英寸（3.175毫米）的圆角。要形成一个完全锐利的90度内角，需要使用方形或90度轮廓的刀具，而这种刀具在旋转式数控刀具中并不存在。.
• 为什么会这样 — 该刀具围绕其中心轴旋转。若不留圆角，它无法切削出锐利的内边缘。若试图强行采用小于刀具直径的半径，就必须使用微小且易碎的刀具，这种刀具容易发生偏转、振动和断裂，并会大幅降低生产效率。.
• 实际影响 — 在凹槽或腔体内，所有内侧垂直边缘均需倒角。尖锐的拐角会使应力集中在刀具尖端，导致刀具崩刃、快速磨损或工件表面出现振动痕迹。在更硬的 材料 就像不锈钢或钛一样，这会加速刀具的损坏。.
• 解决方法与最佳实践 — 内部圆角的设计值应至少为预期刀具半径的1–1.3倍（2025–2026年指南中的常见建议）。 例如，若使用 1/4 英寸立铣刀，则应规划 0.125 英寸的半径——这能让刀具顺畅地扫过拐角，避免停顿或过载。 如果因装配或外观需要明显的锋利度，请使用狗骨（或T骨）形退刀槽：在拐角处将凹槽稍微延伸，以便较大的刀具能够伸入，并仅留下微小的切痕。.
• 真实案例 — 在 医疗器械 对于内部有狭窄凹槽的壳体，设计师最初指定了0.010英寸的倒角半径。加工车间不得不改用微型刀具，但这些刀具经常断裂，导致加工周期延长了三倍。 改用0.050英寸的圆角后，可使用标准的1/8英寸立铣刀，切削时间缩短了40%，且表面光洁度得到提升。.

专业提示 — 内部圆角的尺寸应始终略大于刀具半径。这样可以使CAM软件生成圆弧进出路径，而非锐利的90度转弯，从而减少振动，并在许多情况下将刀具寿命延长30–50%。.

工具访问问题

刀具必须能够物理接触到需要加工的每个表面。在基本的3轴铣削中，刀具通常从上方切入（自上而下的视线方向）。任何隐藏在悬挑结构下方、墙壁后方或狭窄沟槽深处的部位都会造成加工困难。.

• 视距限制 — 除非从刀具进给方向看有清晰的垂直或近垂直路径，否则标准立式铣床无法加工到相应特征。 对于深腔、封闭式凹槽或位于多个非相邻面上的特征，需要翻转工件并重新装夹——每次翻转都会增加对准误差（通常为 0.001–0.005 英寸）并耗费时间。.
• 深度特征与覆盖范围问题 — 用于深孔加工的长刀具会失去刚性。随着长度的增加，刀具的挠曲程度也会增大（经验法则：为避免振颤，应将刀具长度控制在直径的4–5倍以内）。狭窄的深槽或深孔会加剧这一现象——刀具弯曲会导致锥度、表面粗糙度差以及孔径超出公差范围。.
• 下切面与悬挑 — 功能位于 材料 “开口处的”悬伸部分”（如内槽或T型槽）阻碍了直接进入。 刀具柄部比切削直径更宽，因此无法穿过狭小开口以到达隐蔽区域。这需要使用专用刀具（T型槽铣刀、棒棒糖铣刀、榫槽铣刀）或具备5轴加工能力。.
• 为什么翻转和专用工具会造成伤害 — 多次装夹会导致公差累积。专用工具价格昂贵、磨损更快，且需要精确编程以避免碰撞。在大批量生产中，额外的装夹工序可能会使每批次的加工时间增加数小时。.
• 五轴加工何时有用（以及何时无用） — 五轴机床通过倾斜和旋转刀具或工件，可在一次装夹中加工出倾斜或倒角特征。 但即便是五轴加工也存在局限：非常深且狭窄的型腔仍需使用长刀具（存在弯曲风险），而极端的倒角可能仍需采用电火花加工（EDM）或分件加工。此外，五轴加工的每小时成本更高，且需要先进的CAM软件。.
• 真实案例 — 该航空航天支架为减轻重量而设计了内部倒角。 在三轴加工中，该零件需要4次装夹并使用棒状刀具，单件加工周期为45分钟，且需频繁停机。经重新设计后采用五轴同步加工：仅需一次装夹，使用标准球头铣刀，单件加工周期缩短至18分钟，表面光洁度更高，且未发生任何刀具故障。.

专业提示 — 设计时应考虑“刀具进给间隙”：确保刀柄和主轴前端保持至少 10–15° 的进给角度。 避免在未设置退刀槽或进刀窗口的情况下，将深孔特征嵌套在其他深孔特征内部。对于复杂零件，应尽早进行CAM快速刀具路径模拟——若显示红色碰撞区域或需要使用过长的刀具，则应简化几何形状。.

了解这两项主要限制——刀具几何形状和刀具进给路径——能帮助您设计出让机床“乐于加工”而非“勉强应付”的零件。只要遵守这些原则，报价就会降低，交货周期会缩短，零件也能一次成型。如果您的设计触及了这些极限，请将其上传至 数控铣削服务 以获得即时 DFM 反馈——在您下单订购模具之前，他们就会指出几何形状方面的问题，或者 材料.

《CNC设计指南：打造更优质的零件》

遵循以下指南，可制作出易于加工、速度快且成本低廉的零件。这些指南源于实际车间经验，并参考了Protolabs、Hubs（现为Protolabs Network）、HLH Rapid等服务商当前的2026标准。 在设计时若能遵循这些原则，即可避免刀具断裂、表面光洁度差、额外装夹以及成本过高等常见问题。加工厂能更顺畅地加工您的零件，您也能在更短时间内获得更佳的加工效果。.

这些技巧涵盖了最重要的设计要素：凹槽和口袋、内边缘和内角、薄壁、孔、螺纹、微小特征、公差以及文字/标注。请在CAD设计初期就应用这些技巧。.

龋洞与牙周袋

凹槽和口袋是零件上的凹陷区域。为了便于加工，应尽量设计得简单。.

保持切削槽深度较浅——理想情况下应小于槽宽的4倍（深度与宽度之比为4:1或更小）。许多工厂建议将深度控制在3:1至4:1之间，以确保标准加工的安全性；若切削深度过大，会导致刀具偏转、切屑堆积及发热问题加剧。.

深槽会积聚切屑并导致刀具和工件过热，从而引起变形、表面光洁度下降或刀具磨损。在更硬的 材料 就像不锈钢一样，这会导致刀具更快损坏。.

• 对于非常深的区域，请采用阶梯式切削深度：分层粗加工，逐步降低深度，以保持刀具切削深度较小并控制发热。.
• 为口袋加工的底面和侧壁添加圆角：根据刀具尺寸调整圆角（建议至少为深度的 1/3），以确保刀具路径平滑并改善切屑排出。.

在 医疗器械 在加工外壳时，设计师将加工方式从深单腔口袋式改为具有适当底面圆角的阶梯式浅腔口袋式。加工周期缩短了约30%，且零件无需额外矫直即可保持平整。.

专业提示 对于深度超过宽度4倍的口袋，应加宽顶部开口或增加取物窗口。这样，体积较大、较硬的工具就能触及底部，而无需使用那些伸展距离较长且易碎的工具。.

[建议配图/信息图：侧视图对比图，展示4:1深度口袋与阶梯式深口袋的区别，并标注刀具路径]

内边缘和内角

内边缘是指墙壁在口袋或结构内部的交汇处。尖锐的内角会引发严重问题。.

在所有内角处添加圆角（半径）。 曲率半径应与刀具尺寸相匹配——建议至少为型腔深度的 1/3，或为刀具半径的 1 至 1.3 倍（例如，若使用 3 毫米的小型刀具，则半径应为 1 毫米；许多指南建议采用 1.3 倍刀具半径作为最佳实践）。.

优点：工具磨损更少、表面更光滑、振动更小，且工具使用寿命更长。.

缺点：会稍微改变棱角分明的外观——如果因装配或组装需要明显的棱角，请使用“狗骨头”（或“T形骨头”）式倒角：在拐角处延伸出小圆孔，以便较大的刀具能够完全切过边缘，并将多余的切口隐藏在内部。.

一家机器人公司重新设计了夹具，将原本的锐角改为1.3倍刀具半径的圆角。刀具断裂率减少了一半，表面质量也得到了提升——配合面上不再出现振动痕迹。.

专家建议 对于狗骨形倒角，将其居中放置在距拐角 √(R² / 2) 的位置，这样能获得最整洁、最不显眼的间隙。.

薄墙

薄壁是指在切削力作用下会发生弯曲的高而窄的部位。.

确保墙壁足够厚：金属（如 铝质 或不锈钢）的最小厚度需至少为0.8毫米；塑料（ABS、尼龙、PEEK）则需1.5毫米或以上。有资料指出，在某些情况下，厚度可低至0.5毫米 铝质 在理想条件下，但0.8毫米是可靠的基准值。.

高而薄的壁面会发生振动——为提高刚度，可增加加强筋、加固板，或使其底部逐渐变宽。薄壁在加工过程中受热或松开夹具后因残余应力也会发生翘曲。.

在航空航天支架中，工程师采用了壁厚为0.8毫米且带有内部加强筋的结构。这些部件公差控制严格（±0.05毫米），并在振动测试中未发生变形。.

专业提示 对于大多数金属，应将高度与厚度之比控制在4:1–5:1以内（在谨慎操作的情况下，最高可达10:1）。 若为减轻重量而追求更薄的壁厚（例如铝材的0.5毫米），请采用轻切削（“轻切”模式）、自适应刀具路径以及刚性夹具。.

《洞》

孔用于连接部件或安装紧固件。设计时应考虑使用标准工具。.

使用常见的钻头规格，如3毫米、6毫米或英制等效规格——这些在商店都有现货，因此无需定制工具。钻孔深度应限制在直径的4倍以内，以确保钻孔操作简便且精准（部分情况允许通过点钻法将深度增加至直径的10倍；若需更深，则应考虑枪钻或镗孔）。.

• 在孔口处添加倒角（45°斜面，0.2–0.5 毫米），以便进行彻底的去毛刺并轻松插入螺栓。.
• 盲孔需要平整的底面——应使用立铣刀或平底钻头，而非尖头螺旋钻（标准钻头会留下锥形底面）。.

加工标准孔径且深度比为4:1的汽车配件时，使用25%刀具效率更高——无需特殊的点钻循环或枪钻。.

专家建议 对于深度超过直径10倍的孔，应考虑采用点钻法，或改用镗孔/铰孔以提高精度。若公差要求严格，非常深的小孔可能需要采用电火花加工。.

主题

螺纹可使零件牢固地拧紧在一起。.

建议从较大的规格开始，例如M6或更大——较小的螺纹（M3及以下）容易断裂，攻丝/铣削速度慢，且有断裂的风险。M6通常是确保数控螺纹加工可靠性的推荐最小规格。.

将螺纹长度设定为直径的3倍，既能确保足够的强度，又无需在过深的螺纹深度上浪费时间（最小为直径的1.5倍；2至3倍是常见的有效范围）。.

• 在较软的材料上进行简单的通孔加工时，请使用丝锥 材料.
• 用于定制螺距、盲孔或需要精确控制的铣制螺纹。.

在发动机缸体中，正确的螺纹深度（3倍直径）有效防止了高扭矩装配过程中的螺纹滑牙——从而避免了生产线上的返工。.

专业提示 对于 铝质 对于软金属，如果螺纹承受重载，建议使用Helicoil螺纹修复套——它们能在无需扩大孔径的情况下增强强度。在盲孔底部增加一段无螺纹的余量（直径的1.5倍），以避免丝锥触底。.

小功能

小于2.5毫米的小销钉、槽口或凸起总是让人头疼。.

请避免加工小于 2.5 毫米的特征——微型刀具容易断裂、易发生偏转，且必须以极低的速度进行加工。.

• 如果功能允许，请放大显示。.
• 对于微小细节，请使用独立的组件（压入式销钉、嵌件）。.

电子设备原本采用的是1.5毫米的插针。但制造商们跳过了这一步，转而使用螺纹嵌件——这样既节省了成本，又避免了频繁更换模具。.

专家建议 如果无法避免微小特征，请将其分组并采用微铣削策略——但需做好报价更高、交货周期更长的准备。.

公差

公差规定了尺寸之间的允许偏差范围。.

对于大多数特征，请使用 ±0.1 毫米（约 ±0.004 英寸）——这是标准规格，且成本低廉。.

公差要求严格（如±0.02毫米或更小）会增加成本：进给速度变慢、检测次数增多、报废风险增大。严格公差仅应适用于关键配合面或配合部位。.

在2025–2026年度的加工服务报告中指出，在整个零件上设定过严的公差，导致成本增加了30–50%，却并未提升功能。.

专业提示 使用GD&T（几何尺寸与公差）仅对必要部分进行控制——将非关键区域放宽至标准公差范围。.

文字与字体设计

文本用于标识部件、序列号或说明。.

将文字放大——字高至少为 5 毫米（16–20 号字体），以确保铣削清晰、字迹清晰可辨。.

使用凹刻（镌刻）文字——这比凸起（较少 材料 （移除）。无衬线字体（如Arial、Helvetica）在缩放时能保持清晰，细小的衬线也不会断裂。.

将文字放置在平坦、易于操作的表面上——除非使用4/5轴加工，否则应避免使用曲面。.

医疗器械 采用5–6毫米内缩无衬线文字，在灭菌后仍保持可读性，并改善了医院内的部件追踪。.

专家建议 深度设定在0.3–0.5毫米即可确保耐用性，同时不会过多拖慢程序运行速度。.

这些指南可确保您的零件便于铣削加工。在CAD设计阶段遵循这些指南，您将获得更快的报价、更短的交货周期，并减少意外情况的发生。如需快速核对，请将您的设计上传至 数控铣削服务——他们提供免费的DFM反馈，以便尽早发现问题。.

数控机床的装夹与工件定位

装夹是影响加工时间和成本的主要因素之一。每次翻转工件、重新夹紧或改变其在工作台上的位置，都会增加时间，带来对齐误差的风险，并提高报废率。 优秀的设计能简化装夹流程——理想情况下最多只需一两次——从而使机床在极少人工干预的情况下高效运行。.

目标是设计出能够主要（或完全）沿一个主方向进行加工，或者通过合理且可重复的翻转进行加工的零件。这有助于减少累积公差叠加，缩短交货周期，并降低报价。.

为什么“入场条件”如此重要

每个配置需要：

• 将工件从虎钳/夹具中取下
• 清除切屑和切削液残留物
• 重新固定该部件（通常采用新的定位面）
• 重新测点或标记以建立新的零点
• 验证对齐情况（尤其是关键特征）

即使有熟练的操作员和测头，每次翻转通常也会增加 5 到 30 分钟的非切削时间。在多品种生产车间，这种时间累积起来很快。 更重要的是，每次翻转都会带来潜在误差——如果基准面发生轻微偏移，0.001–0.005英寸的对齐误差便屡见不鲜。在精密加工领域（如航空航天、, 医疗)，这可能会导致零件超出公差范围或需要返工。.

不合理的装夹规划还会导致必须使用更长的刀具或采用不合理的刀具路径，从而增加刀具的挠曲和振动。在2026年，加工厂的报价仍然主要基于所需的装夹次数——装夹次数越少，价格越低，交货越快。.

如何通过设计减少设置步骤

请对齐特征，以尽量减少所需的定位方向。请考虑工件在机床工作台上的放置方式。.

• 设计时应明确主基准面 — 选择一个宽大平整的表面作为明显的基面。该面即为“A”面，大多数特征均可从此面进行操作。将大部分关键特征（孔、凹槽、凸台）设置在此面或使其可从此面进行操作。.
• 按方向分组 — 尽可能将所有加工操作集中在同一面或相关面上。例如，所有朝上的凹槽、孔和倒角应位于同一侧。侧壁特征应能在不采用极端刀具角度的情况下进行加工。.
• 尽可能使用贯通孔 — 通孔、槽口或凹槽可让您无需翻转工件即可同时操作两侧，前提是您能从相对方向进行操作（在规划得当的三轴加工中很常见）。.
• 尽早添加夹具特征 — 应设置定位孔、定位凸耳或定位垫，以便于夹紧且操作可重复。侧面平行的平底结构有助于虎钳牢固夹持。应避免使用不规则形状，以免需要定制软钳口或粘接式夹具。.
• 尽量减少倒角和背面特征 — 如果零件的两侧都需要加工特征，请考虑采用4轴（转台）或5轴加工能否在一次装夹内完成。如果不能，请规划合理的翻转方案（例如，沿中心线基准翻转一次）。.

真实案例 — 一款汽车变速箱盖原本顶部设有深凹槽，侧面有安装孔，底部则有密封槽。 该车间需要进行四道工序：顶部粗加工/精加工、侧面孔加工、底部沟槽加工，以及最终的去毛刺/翻面检查。对中误差导致螺栓孔位出现0.003英寸的偏差，从而在测试中引发泄漏。重新设计后：

• 主部件顶面上的所有关键安装孔和凸台
• 通过贯穿特征和倒角使底部槽口可加工
• 宽阔平坦的底座配有定位销。结果：设置步骤减少至两次（顶部+翻转一次以进行底部操作）。循环时间缩短了40%，公差累积消失，且零件首次通过压力测试。.

专业提示 — 请以三维形式绘制零件，并用箭头标注从各个可能方向进刀的刀具路径。如果需要超过两根箭头（或使用伸展范围很长的刀具），请简化几何形状或切换至多轴加工。如今许多工厂都使用快速DFM工具，这些工具能够模拟装夹情况，并自动标记出翻转过多的情况。.

零件定位最佳实践

• 主方向（A面） — 最大的平坦面朝下。最多 材料 此处的移除和关键功能。保持此界面的简洁易用。.
• 次要方向（B面） — 沿自然中心线或基准面翻转。使用定位销或键槽特征来重复定位工件。.
• 避免复合角 — 如果工件需要在多个平面上进行倾斜加工，建议采用5轴加工，而非多个3轴加工方案。3轴加工中的复合加工方案不仅速度慢，而且容易出错。.
• 考虑重力和芯片流动 — 在卧式铣床或墓碑式夹具上进行深切削时，切屑会自然掉落。而在立式铣床上，切屑和冷却液会积聚在切削槽中——如有可能，应设计排屑孔或留出开放侧面。.
• 便于安装的设计 — 增加 3–6 毫米 材料 在零件外围留出用于夹紧凸耳的余量（最后加工去除）。需预留用于带式夹具或台钳夹口的通孔。.

专家建议 — 对于批量生产（50件以上），应采用墓碑式或托盘式夹具设计——即每次装夹可处理多个零件。对于原型件，应优先采用单次装夹设计，即使这意味着壁厚需略微增加或增加操作通道。.

定位规划不周是导致报价高于预期或零件需要返工的主要原因之一。如果在设计之初就考虑到装夹要求，不仅能减轻操作人员的负担，还能让您的零件更快、更经济、更精准地交付。.

如果您的当前设计需要多次翻转或操作不便，请将其上传至 CNC 铣削服务平台，以获取即时反馈。他们的 DFM 报告通常会建议调整零件方向，这样在不改变功能的前提下，将装夹次数减少一半。.

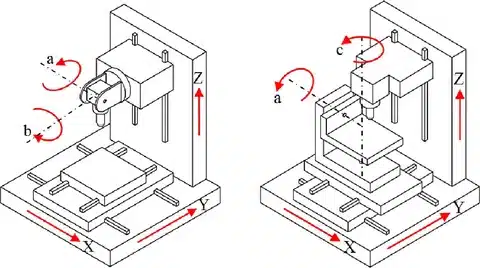

什么是五轴数控加工？

5 轴数控加工 在标准的三条线性轴（X、Y、Z）基础上增加了两个旋转轴（通常为A轴和B轴）。这使得切削刀具或工件在移动时能够倾斜和旋转。刀具可以从几乎任何角度接近工件，而无需手动翻转工件。.

在基本的3轴铣削中，刀具仅能进行左右、前后和上下方向的移动。 工件保持固定，因此加工多面复杂形状需要多次装夹。在五轴加工中，机床会在切削过程中旋转刀头或工作台（或两者同时旋转）。这使得加工曲面、斜面或底切特征时能够形成平滑、连续的加工路径。.

2026年主要有两种类型：

• 带分度盘（3+2）5轴 — 旋转至固定位置，然后锁定以进行三轴切削。适用于具有倾斜面的棱柱形工件。.
• 同步（全5轴） — 五个轴同时运动。非常适合加工叶片或叶轮等流畅的曲线。.

这种额外的运动能力使得在三轴机床上难以实现甚至无法实现的设计成为可能，特别是在航空航天领域，, 医疗, 以及高性能产业。.

优点与局限性

优势

• 减少装夹次数——一次装夹即可加工多个面和复杂角度。这有助于减少对准误差和非切削时间。.
• 更平滑的曲线和更优异的表面光洁度——刀具始终保持最佳切削角度，从而减少锯齿状痕迹和刀痕。表面粗糙度通常可达 Ra 0.8 µm 或更优，无需额外抛光。.
• 更佳的可及性——无需使用易发生偏转或振动的长柄工具，即可轻松处理凹槽、深腔和复合角度。.
• 更严格的公差——单次装夹即可保持基准的一致性。许多车间在关键特征上能实现±0.01毫米的重复定位精度。.
• 更长的使用寿命——最佳角度可有效降低应力、热量和磨损。在严苛工况下，工具的使用寿命可延长20–50% 材料.
• 整体生产速度更快——复杂零件的循环时间大幅缩短。各车间报告称，总加工时间缩短了30–60%。.

在航空航天叶轮的加工中，与需要多次翻转的3轴加工相比，5轴加工通常能将循环时间缩短40%以上。一次装夹即可完成扭曲叶片和轮毂的加工，从而避免因重新定位误差导致的尺寸不符或报废。这种工艺在涡轮机部件中十分常见，因为气流形状要求具有精确、连续的轮廓。.

限制：

• 成本更高——五轴机床和编程费用更高。 小时费率在100–150+英镑之间（相比之下，许多车间的三轴机床为50–100英镑）。机床购置成本高出40–80英镑。.
• 编程时间更长——复杂的刀具路径需要熟练的CAM操作。碰撞检测和模拟需要额外的时间。.
• 安装复杂度——操作人员需要接受更多培训。夹具必须能够处理旋转操作且不会发生干涉。.
• 对于简单零件，三轴加工未必更快——对于平面或方正的形状，三轴加工更快且更经济——旋转加工并无优势。.
• 加工范围较小——旋转会减少可用空间。加工深型或大型工件时，可能需要更大（更昂贵）的机床。.

专家建议 对于有机形状、曲面或多面零件（如叶轮、涡轮叶片等），请使用5轴加工。, 医疗 植入件或带有倒角的模具。对于棱柱形箱体、板件或简单支架，请坚持使用3轴（或4轴）加工。 如果您的设计在3轴加工中需要超过两次装夹，或者存在深倒角，那么即使每小时加工费较高，5轴加工通常也能通过减少错误和缩短周期带来回报。对于小批量原型，由于自动化生产，许多服务商都能以极具竞争力的价格提供5轴加工服务。.

[建议配图/信息图：一张对比图，展示在叶轮加工中，三轴刀具路径（需多次装夹）与五轴同步运动的差异，突出显示装夹次数减少及轮廓更平滑的特点]

到2026年，五轴加工将成为航空航天领域高精度加工的标准配置， 医疗. 这能提高效率和质量，但前提是零件的几何结构确实需要这样做。如果您的零件看起来比较复杂，请将其上传至 数控铣削服务 用于DFM反馈——他们会告诉你，是采用5轴加工能节省时间和成本，还是采用更简单的加工方式也能满足需求。.

数控加工倒角

倒角是指结构中某一部分 材料 从主加工面“悬伸”或“向下切入”，形成一个从主要刀具进给方向无法看到的凹槽或沟槽。简而言之，刀具必须从下方切入才能进行切削——无法从上方沿垂直路径直接切入。.

这些特征常见于模具、外壳、连接器及组件中，这些场合通常需要固定嵌件、实现卡扣连接、固定O型圈或形成互锁结构。问题在于：标准的三轴 数控铣床 加工时主要从顶面或侧面切入。悬垂面下方隐藏的任何障碍物都会阻碍刀具或其柄部，导致该特征无法加工或加工成本极高。.

为什么在数控铣削中底切加工具有挑战性

在三轴加工中，刀具和刀柄必须具有清晰的视线通道。刀柄（刀具的非切削部分）通常比切削直径更宽。如果倒角开口较窄，刀柄就无法穿过以到达隐藏区域。.

• 直接访问被阻止 — 该刀具无法在不旋转或不使用专用刀具的情况下，在唇缘下方进行“背切”。.
• 刀具偏转与振动 — 用于加工底切槽的长柄或加长柄刀具容易弯曲，从而导致表面光洁度差、锥度不均或断裂。.
• 芯片排气问题 — 切屑卡在倒角处，导致需要重新切削、热量积聚和咬合。.

即使使用五轴机床，极端的倒角加工仍可能需要使用长刀具或特殊角度，从而增加风险和成本。.

常见的倒角类型包括：

• T型槽（底部宽，颈部窄）
• 榫槽（用于滑轨或夹具的斜面倒角）
• 单侧沟槽（例如：O型圈压紧环）
• 内部卡扣式挂钩

内凹设计技巧

设计时需精心进行倒角处理，以确保可制造性和成本效益。以下是基于2026年车间制造能力的实用准则：

• 最小开启宽度 — 入口（颈部）宽度应至少为 0.125 英寸（3.2 毫米）。这样标准 T 型槽铣刀或棒状铣刀即可轻松装入，无需过度伸展。 若宽度小于0.100英寸，通常需要定制刀具或采用电火花加工（EDM），这将显著增加成本和交货周期。.
• 深度限制 — 底切深度应限制在颈部宽度的2倍以内（2:1的比例）。若超过此深度，将不得不使用非常长的刀具，从而增加刀具挠曲的风险。例如，对于0.125英寸宽的开口，为确保加工可靠性，底切深度应限制在最大约0.250英寸。.
• 添加倒角或圆角 — 在底切切口处设置 45° 倒角或圆角，以利于刀具切入并减少应力集中。这有助于防止刀具崩刃，并提高表面光洁度。.
• 避免盲孔底切 — 如条件允许，请将底切加工成贯通特征（两端开放），以改善切屑排出并便于刀具进刀。.
• 使用标准刀具轮廓 — 设计时应采用常见的T型槽铣刀（例如，1/4英寸刀柄配3/8英寸刀头）或榫槽铣刀。定制轮廓会增加刀具成本和编程时间。.
• 考虑材料 — 更柔和 材料 （铝、塑料）允许稍深或稍窄的底切。较硬的材料（不锈钢、钛）则需要留出更大的余量，以避免刀具断裂。.

在模具部件（例如注塑模具芯部）中，经过精心设计的倒角结构用于固定嵌件，能够牢固地固定组件，无需进行销钉固定或粘合等二次加工。 加工车间使用标准T型刀，仅需一次装夹即可加工出宽度为0.150英寸、深度为0.250英寸的T型槽——无需电火花加工，既降低了成本，又保证了高精度。.

专业提示 对于单侧底切（常见于O型圈槽或卡扣结构中），应将悬伸唇缘的厚度保持在至少0.040–0.060英寸，以避免壁厚过薄、结构脆弱，从而在加工过程中发生断裂。 如果倒角仅用于固定，建议改设计为通孔或压配合结构——通常成本更低且强度更高。.

[建议配图/信息图：展示以下内容的剖面图：1) 带尺寸标注的标准T型槽倒角，2) 榫槽倒角，3) 单侧O型圈槽，4) 不当的窄/深倒角与带倒角余量的合理设计对比]

何时使用专用工具或五轴加工

• T型槽铣刀 — 最适合宽底槽；受刀柄间隙限制。.
• 棒棒糖（底切）立铣刀 — 球头铣刀，带加长刀颈；适用于圆角底切，但振动较大。.
• 榫槽铣刀 — 适用于斜角锁；需精确控制角度（通常为45°或60°）。.
• 5轴同步 — 通过倾斜刀具，可在一次装夹中加工倒角。非常适合加工复杂的有机形状，但会增加编程时间和设备成本。.

如果您的倒角深度与宽度的比值超过 2:1，或者宽度小于 0.125 英寸，请评估：

• 切换至5轴加工（在批量生产中通常物有所值）
• 重新设计该特征（例如，拆分零件并进行装配）
• 使用线切割电火花加工等二次加工工艺（精度高，但速度慢且成本高）

专家建议 在最终确定之前，请务必在CAM中运行刀具路径模拟。如果模拟显示刀具伸出过长、频繁碰撞或出现过度振动警告，请扩大倒角或简化几何形状。许多现代DFM工具会自动标记倒角问题。.

倒角既能增加功能，也会增加复杂性。只要精心设计——确保宽度充足、深度适中且易于加工——它们就能成为可靠的结构特征，而非成本负担。如果您的零件有倒角，请将模型上传至 数控铣削服务 用于DFM审查。他们将模拟加工路径，推荐刀具尺寸，并提出调整建议，以确保零件可在三轴机床上加工，或在整体上能节省成本时推荐使用五轴加工。.

绘制技术图纸

技术图纸（也称为工程图纸或制造图纸）是连接CAD模型与生产车间的桥梁。它向操作人员明确规定了零件的具体要求——包括尺寸、公差、表面粗糙度、螺纹规格等，, 材料, ，以及任何特殊说明——而不仅仅依赖于3D模型。即使使用现代的STEP/IGES文件，大多数工厂仍需要一份2D PDF图纸，以确保清晰度、提供法律保障，并在设置和检查过程中便于快速查阅。.

在2026年，优质的图纸能够避免沟通误解、减少返工，并加快报价速度。一份清晰的图纸可将交货周期缩短数天，并避免因螺纹规格错误或特征尺寸超出公差范围等原因导致的昂贵意外。.

每份数控铣削图纸必须包含的最低信息

• 图例 — 零件名称/编号、修订版本、日期、贵公司名称，, 材料 （例如，6061-T6 铝合金）、比例尺（建议采用 1:1）、单位（毫米或英寸）以及绘图员/审批人姓名。.
• 浏览量 — 至少提供三个正投影视图（正面、顶面、右侧面），若零件结构复杂，还应提供一个等轴测视图。对于凹槽、倒角或盲孔等内部特征，应使用剖视图。.
• 尺寸 — 所有关键的线性、角度和径向尺寸。使用基线或纵坐标标注以减少画面杂乱。仅对非关键特征使用链式标注。.
• 公差 — 通用公差块（例如，除非另有说明，否则为 ±0.1 mm）。仅在配合面或功能特征上标注严格公差（例如，轴承孔为 ±0.01 mm）。必要时使用几何尺寸与公差（GD&T）符号（如位置、平面度、垂直度等）。.
• 表面处理 — 指定Ra值（例如Ra 1.6 µm）或加工符号（“✓”表示直接使用加工面，“○”表示车削面等）。标明可保留铣削面的部位，以及需要抛光或喷丸处理的部位。.
• 主题 — 完整标注：尺寸、螺距、螺纹等级（例如 M10×1.5-6H）、深度，以及是盲孔还是通孔。若非标准规格，请注明攻丝钻头尺寸。.
• 倒角、圆角和圆角半径 — 除非显而易见，否则请全部标注。如可接受狗骨形圆角，请予以说明。.
• 材料与热处理 — 确切的合金及状态（例如：7075-T651 铝合金，已进行应力消除处理）。如果需要进行加工后的处理（如阳极氧化、钝化），请注明并标明需要遮蔽的区域。.
• 备注栏 — 一般要求：对所有边缘进行去毛刺处理，去除所有锐角，检查关键尺寸，清除可见表面的加工痕迹等。.
• 坐标系 — 明确标注用于几何尺寸与公差（GD&T）及检验的一级、二级和三级基准。.

如何准确突出关键功能

• 主题 — 示例：4× M6×1.0-6H 通孔 用于盲孔：M8×1.25-6H × 20 深（最小全螺纹长度 15 毫米）
• 倒角 — C0.5 或 45°×0.5 毫米
• 半径 — R1.0（内部）或 R2.0（外部）
• 暗挖 — 显示带尺寸的剖面图：例如，宽 6 毫米 × 深 3 毫米的倒角
• 表面处理 — √ Ra 3.2（机加工）或指定珠击处理 Ra 1.6

随报价上传图纸

大多数 数控铣削服务 现在支持合并上传：您的3D CAD文件（STEP、IGES、Parasolid或原生格式）+ 2D PDF图纸。.

• 格式 — 导出为可搜索的PDF（矢量格式，非位图）。文件大小请控制在10–20 MB以内。.
• 标记关键位置 — 使用红色箭头、圆圈或加粗文字来突出显示必须满足的公差、表面粗糙度或基准面。添加注释：“红色标记的为关键尺寸。”
• 哪些店铺会进行点评 — 他们会检查：
  • 缺少公差或标注含糊不清
  • 总公差设定过紧（例如，所有部位均为±0.01毫米）
  • 与标准丝锥不匹配的螺纹规格
  • 需要专用刀具或五轴加工的特征（如底切、深腔）
  • 材料的供应情况及后处理需求
  • 潜在的设置问题（多次翻转、访问困难）

一个好 数控铣削服务 将在数小时内提供DFM反馈：包括修改建议、替代公差或定位建议。这能在加工开始前发现80%至90%的问题。.

专业提示 — 保持图纸简洁清晰。在CAD中使用图层将尺寸、注释和视图分开。即使对于原型，也应包含修订历史表，以便追踪更改。.

专家建议 — 尺寸标注应始终以基准面为基准，而非可能在加工过程中发生位移的边缘。例如，孔的位置应以加工面为基准，而非毛坯边缘。如有疑问，请在3D文件中同时包含基于模型的定义（MBD）和传统的2D图纸——许多加工厂更倾向于同时使用这两种形式。.

一份制作精良的技术图纸能将您的设计转化为清晰的制造说明。它不仅能为您提供法律保障，还能加快报价流程，并帮助机加工人员精准交付您所需的成品。当您准备报价时，请将您的 CAD + PDF 图纸上传至 数控铣削服务. 他们的自动化DFM工具和工程师审核会标记任何问题并提出解决方案——这通常能在首片芯片投产前为您节省时间和成本。.

数控铣削的最佳实践

最佳实践能将优秀的设计转化为可靠且经济高效的生产零件。它们着眼于车间实际操作中的关键环节：高效利用刀具、智能编程、最大限度减少浪费以及可重复的质量。 到2026年，借助人工智能辅助的CAM技术、高效粗加工策略以及配备能耗监测功能的机床，这些实践将有效节省时间、降低刀具成本、减少电力消耗并降低废品率。.

请遵循这些经实践验证的习惯，无论是大批量生产车间还是原型制作车间都适用。.

善用最实用的工具

直径较大、长度较短的刀具刚性更强，可去除 材料 速度更快，且在变形更小的情况下能获得更佳的表面光洁度。.

• 选择尺寸最大且能适应工件几何形状的立铣刀或钻头，同时避免出现凿痕或留有过多余量。.
• 先使用大号平头铣刀（尽可能选用1/2英寸或更大规格）进行粗加工，随后仅在进行精加工或细节处理时才换用较小规格的刀具。.
• 短悬伸是关键——对于大多数加工任务，应将刀具长度与直径之比控制在4:1至5:1之间。.

为什么这很重要：一把1/2英寸的立铣刀，在0.100英寸的切削深度下可以切除 材料 在相同参数下，速度比1/8英寸的工具快4–8倍。在 铝质 航空航天支架，改用更大的粗加工刀具后，切削周期缩短了35–45%，并延长了刀具寿命。.

专业提示 在CAM软件中，启用“自适应清角”或“高效加工”策略。这些策略可保持恒定的刀具切入深度（通常为直径的10–30%），从而在不过载刀具的情况下实现大进给。.

按工具和工序分组

尽量减少换刀次数和Z轴移动量——每次换刀都会增加10至60秒的非切削时间，此外，在自动换刀装置（ATC）进行换刀时，还存在对中不准或刀具断裂的风险。.

• 设计时应确保相似特征（例如，所有6毫米孔、所有深度相近的口袋）使用相同的工具。.
• 按逻辑顺序操作：先进行粗加工，再进行精加工；先钻好所有孔，再进行攻丝。.
• 将位于同一面或可从同一方向加工的特征集中处理，以避免不必要的退刀。.

在产品种类繁多的车间中，通过分组处理，每件产品的刀具更换次数从15次减少到4次，将循环时间缩短了20–30%，并降低了自动换刀装置（ATC）的磨损。.

专家建议 在条件允许的情况下，应使用多功能刀具（例如既能倒角又能钻孔的倒角铣刀），或将加工工序合并（如将钻孔与倒角功能集成于同一刀具中）。.

添加倒角并折断所有边

锐利的边缘会引发安全隐患、产生毛刺并形成应力集中点。请务必进行倒角或边缘圆角处理。.

• 标准倒角：45° × 0.2–0.5 毫米（或 C0.3–C0.5）。.
• 除非另有说明，否则应倒圆所有可见的锐角（常见注释：“将所有锐角倒圆至0.010–0.030英寸”）。.
• 在精加工阶段，使用倒角刀具或球头铣刀进行自动倒角。.

优点：操作更安全、去毛刺更轻松、涂层附着力更强，且可降低疲劳载荷部件出现裂纹的风险。在汽车配件领域，一致的倒角处理消除了手工去毛刺的工序，使人工成本降低了15%。.

最大限度减少换刀次数和空转时间

每次换刀、快速移动或空切都会浪费时间和能源。.

• 整合工序以减少换刀次数（例如，使用同一把刀具完成粗加工和半精加工）。.
• 使用螺旋进给斜坡代替直切——可减少刀具冲击。.
• 使用摆线或自适应策略优化刀具路径，以消除不必要的退刀。.

在2026年的行业趋势中，采用人工智能优化加工路径（例如Autodesk Fusion 360的生成式加工路径或Mastercam Dynamic）的加工企业报告称，每件工件的能耗降低了15–30%，耗材减少了20–40% 材料 因循环时间缩短和芯片控制更佳而产生的废料。.

量产前测试原型

切勿直接投入全面生产——先制作原型。.

• 加工 1–5 个样品，以验证配合、功能、公差和表面光洁度。.
• 使用三坐标测量机或量具检查关键尺寸；检查是否有毛刺、翘曲或振动痕迹。.
• 根据实际加工结果调整进给量/切削速度、刀具选择或设计细节（例如，如果出现振动，则增加圆角或加固壁厚）。.

A 医疗器械 该公司小批量试制了钛植入物。早期试制发现薄壁部位存在热变形——通过增加应力消除工序并调整加工顺序解决了这一问题。量产部件首次就通过了验证，从而避免了昂贵的召回。.

专业提示 在机床上使用加工过程内测头（如雷尼绍或同类产品）对工件特征进行实时测量，并自动调整偏移量。这样可以及早发现因刀具磨损或热膨胀引起的偏差。.

2026年车间最佳实践（增补版）

• 实时监控与调整 — 现代机器会显示功耗、振动和刀具负载。若出现异常峰值，这通常预示着即将发生断裂——请暂停作业并进行检查。.
• 冷却液管理 — 加工钛合金或不锈钢的深孔时，应使用主轴内高压切削液（70–100 巴）；加工铝材时采用漫流冷却；加工塑料时则采用干式加工或 MQL（微量润滑），以避免熔化。.
• 智能去毛刺 — 便于操作的设计：倒角、圆角处理，并避免内部产生深毛刺。如今，许多工厂已采用自动滚筒或振动去毛刺工艺进行批量处理。.
• 将一切记录下来 — 请保留设置表、工具清单和探测结果。这有助于加快重复性工作的进度，并便于故障排查。.

这些做法相辅相成：大型机床 + 功能模块化 + 倒角处理 + 路径优化 + 原型制作，共同打造出加工顺畅、成本更低且准时交付的零件。到2026年，采用节能、低废料工艺的加工厂往往能赢得更多业务——优化设计助您脱颖而出。.

如果您的设计符合这些习惯，请将其上传至 数控铣削服务 以获得即时DFM反馈。他们的工程师将确认您的布局方案，提出路径优化建议，并提供精准报价——通常能在加工开始前就发现进一步节省时间或成本的方法。.

应避免的常见错误

大多数 数控铣床 问题早在主轴开始转动之前，就已埋藏在CAD文件中。在2025至2026年的车间现场及DFM反馈报告中，这五类错误屡见不鲜。它们不仅推高成本、延长交货周期、增加废品率，更让操作人员倍感沮丧。 好消息是：只要知道该注意什么，这些问题就很容易在早期发现并纠正。.

1. 到处设定过紧的公差

对每个尺寸（甚至是非功能性尺寸）都要求公差在±0.01毫米以内，这是最耗费成本的习惯之一。.

原因：严格的公差要求导致进给速度和切削速度降低，换刀频率增加，需要进行更多的过程检测，且因热漂移或刀具磨损而产生的报废风险更高。车间通常需要将检测时间延长一倍或两倍，并增加三坐标测量机（CMM）检测。.

实际影响：在整个零件上过度规定公差，通常会使加工成本增加30–50%，却并未提升功能。 多家在线加工服务商对2025–2026年的分析表明，将非关键特征的公差放宽至±0.1毫米，报价平均可降低25–40%。.

解决方法：仅对必须精确配合的配合面、轴承孔、定位特征或螺纹采用严格公差（±0.02 毫米或更小）。其余部位均采用通用公差（±0.1 毫米或 ±0.004 英寸）。 仅在必要时采用几何尺寸与公差（GD&T）来控制形状、位置和轮廓——切勿一概采用严格的线性公差。.

专业提示 在图纸上用红色标注关键尺寸，并注明“关键——检查 100%”。这能让车间明确工作重点，从而在非关键区域节省成本。.

2. 设计锐利的内角

在CAD中，90°的内角看起来很整洁，但使用旋转刀具是无法实现的。.

原因：每个内角的半径至少应等于刀具半径。若强行采用更小的半径，则需使用微型刀具，而此类刀具容易发生偏转、振动并频繁断裂。即使刀具幸免于难，也会产生振纹、表面光洁度差，且刀具尖端会承受集中应力。.

实际影响：加工车间通常会大幅降低进给速度，或改用专门的倒角工具，这会使加工周期增加20–50%。在不锈钢或钛材上，锐利的棱角会加速刀具崩刃和磨损。.

解决方法：添加内圆角，其半径至少为型腔深度的 1/3 或刀具半径的 1–1.3 倍（例如，对于 3 毫米的刀具，圆角半径应为 1 毫米）。如果装配时需要表面看起来锋利，请使用狗骨形或 T 形退刀槽，以便较大的刀具能够触及角落，且不会产生明显的额外 材料.

专家建议 “1.3倍规则”是车间里广受青睐的方法——它能在CAM加工中实现平滑的圆弧进退刀动作，从而减少振动并延长刀具寿命30–50%。.

3. 没有支撑的极薄或极高的墙壁

壁厚小于0.8毫米（金属）或1.5毫米（塑料），或者高度与厚度之比超过5:1–10:1的工件，在切削力作用下会发生弯曲。.

原因：振动会导致锥度、表面波纹、振纹，并可能造成刀具断裂。加工产生的热量或松开夹具后的残余应力会导致薄壁变形。高而无支撑的壁面会像音叉一样振动。.

实际影响：在航空航天支架中或 医疗 外壳、无加强筋或无锥度的薄壁结构会导致0.05–0.1毫米的变形，从而无法通过平整度或装配检查，需要手工矫直或返工。.

解决方法：将金属材料的最小壁厚设置为 0.8 毫米，塑料材料设置为 1.5 毫米。理想情况下，长宽比应控制在 4:1 至 5:1 之间。 添加加强筋、加强板或底部较宽的锥形壁。对于对重量要求极高的设计（如铝材厚度减薄至0.5毫米），请使用自适应刀具路径、轻度精加工切削以及刚性夹具。.

专业提示 请尽早通过CAM或FEA模拟切削力。如果模拟结果显示挠度大于0.02毫米，则应增厚或加强。.

4. 包含小于 2.5 毫米的微小特征

间距小于2.5毫米的针脚、插槽、凸起或文字需要使用微型工具。.

原因：小型立铣刀（1 毫米或更小）刚性不足，容易发生偏移，升温快，且易断裂。它们需要非常低的转速和进给速度，导致加工周期大幅延长。振动会导致表面光洁度差，且换刀次数增加。.

实际影响：配备 1.5 毫米定位销的电子设备固定件导致频繁更换刀具并造成刀具损坏，使加工成本增加了 30–60%，并延误了交货。.

解决方案：在功能允许的情况下，将特征尺寸放大至≥2.5–3毫米。对于微小细节，应采用独立组件（如压配合销、螺纹嵌件、定位销）。如果必须保留微小特征，请预留微铣削的预算，并做好交货周期更长的准备。.

专家建议 将小型部件分组，并使用一种微型工具进行批量加工，以尽量减少调整次数。但只要有可能，就应通过设计消除这些部件——这样几乎总是更经济。.

5. 忽视特定材料的特殊需求

选择 材料 未考虑可加工性、热膨胀或后处理行为。.

为什么会痛：牙龈 材料 （铜、某些铝材）会在刀具上产生积屑；脆性材料（铸铁、某些陶瓷）会导致刀刃崩角。 高膨胀率塑料会因热或夹紧压力而变形。经热处理或特殊合金（如因科镍、钛）会产生加工硬化，需要采用更慢的加工参数。忽视这些因素将导致表面质量差、刀具损坏、工件变形或开裂。.

真实影响：钛金属系列 医疗部件 由于未进行应力消除工序，加工后翘曲0.05毫米——该批次被拒收。铝制零件在阳极氧化处理时未对关键特征进行遮蔽，导致因涂层厚度而超出公差范围。.

修复方法：选择 材料 尽早进行调整，并据此修改设计规范。使用可加工性图表（例如 6061 铝质 = 简单；钛 = 困难）。如有必要，进行应力消除处理。对需电镀/阳极氧化处理的区域进行遮蔽。使用最终材料制作原型，以防出现意外情况。.

专业提示 请务必明确指定合金的具体型号及状态（例如：7075-T651，已进行应力消除处理）。请添加诸如“去除所有锐边”或“彻底去毛刺”等备注，以涵盖常见的加工后问题。.

这五个错误占了设计制造（DFM）中大部分的警示问题和成本超支。请在设计评审阶段或上传至 数控铣削服务—他们的自动化工具和工程师反馈会立即指出这些问题。尽早修复可节省 20–50% 的成本，并避免延误。准备就绪后，请发送您的文件进行快速检查——这项服务免费，且能在首件零件切割前发现这些问题。.

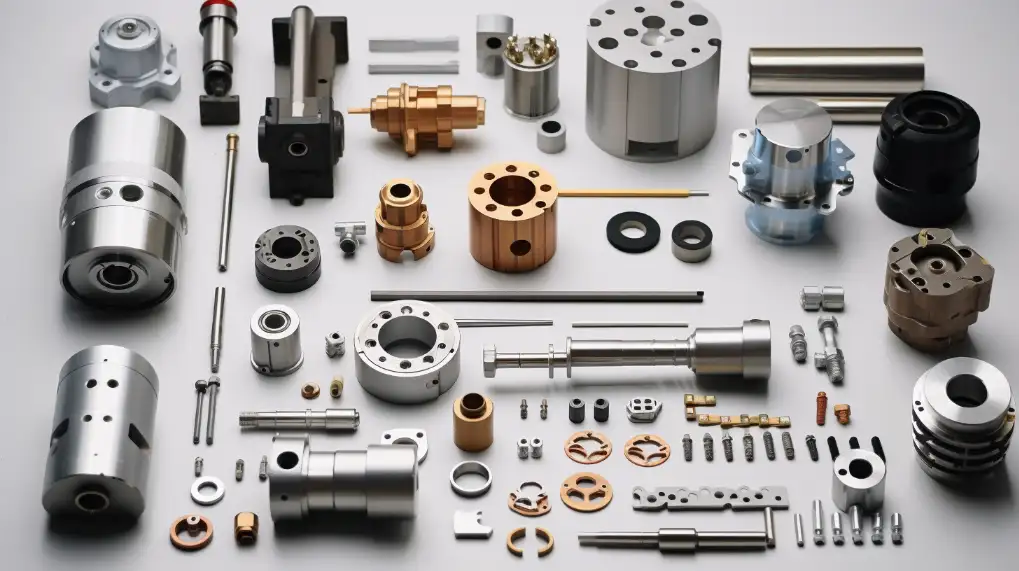

如何选择数控铣削的加工材料

材料 选择是人生中最重要的决定之一 数控铣床. 它影响着方方面面：零件的加工速度、可达到的公差、制造成本、最终零件的强度与耐用性，以及它能否在实际使用环境中正常运作。 选材不当，就会导致加工周期延长、刀具损坏、零件变形，或使用中出现故障。选材得当，则能完美平衡性能、成本和可制造性。.

到2026年，随着先进合金、更优质塑料以及对可持续性的关注，材料选择将遵循一套清晰的逻辑：首先确定零件的必备要求（强度、重量、环保性等），然后评估其可加工性（切削难易度）、原材料 材料 成本、可用性以及后期处理需求。原型制作时应始终采用最终 材料 在条件允许的情况下——尽早进行测试可以发现诸如变形或表面处理不佳等问题。.

分步指南：如何选择

1. 明确您的关键需求

   列出该部件必须具备的功能：
   • 机械方面：承重？疲劳？冲击？
   • 重量：轻量化至关重要（航空航天、无人机）？
   • 环境：腐蚀、高温、化学物质、生物相容性？
   • 成本与产量：原型与量产有何区别？预算有限制吗？
   • 外观/表面处理：可见吗？需要阳极氧化处理或抛光吗？
2. 匹配材料类别 范围缩小至金属（坚固、耐用）或塑料（轻便、绝缘、廉价）。比较各自的优缺点。.
3. 检查可加工性 高可加工性 = 切削速度快、刀具寿命长、表面光洁度好、成本低。低可加工性 = 切削速度慢、磨损大、报价高。.
4. 考虑成本和供应情况 原材料价格 + 加工时间 + 废料。常见的合金不仅价格更低，而且采购速度更快。.
5. 考虑后处理 热处理？阳极氧化？电镀？有些 材料 需要额外步骤，这会增加成本或改变尺寸。.
6. 原型设计与验证 加工一个样品。测试其配合度、强度和环境适应性。如有必要，进行调整。.

常见材料：优点、缺点及适用场景

铝质 — 大多数人的首选 数控铣床 项目。.

重量轻（密度约为 2.7 g/cm³），加工性能优异（常见合金的 100–270% 等级为基准），强度重量比高，具有天然的耐腐蚀性（经阳极氧化处理后性能更佳）。.

热门年级：

• 6061 — 用途广泛、可焊接、价格实惠，非常适合日常使用。.
• 7075 — 强度更高（抗拉强度约570 MPa），是航空航天领域的首选材料，但加工难度稍大。.

优点：加工速度快、刀具磨损小、易于实现严格的公差、成本低。.

缺点：强度低于钢/钛；若冷却不当，可能会产生咬合。.

最适合：支架、外壳、原型件、汽车零部件、散热器。2026年，, 铝质 由于加工速度快且适用性强，CNC铣削件的余量仍保持在约60–70%。.

钢（碳钢/合金钢） — 当您需要高强度和高韧性时。.

密度更高（约7.8 g/cm³），强度高，批量采购价格实惠。.

常见：普通钢（易加工）、工具钢（硬度高、耐磨）。.

优点：强度极佳，耐磨性好，可进行热处理。.

缺点：较重，无涂层会生锈，加工性能一般（比铝慢）。.

最适合：齿轮、固定装置、工业工具、重型部件。.

不锈钢 — 兼具强度与耐腐蚀性。.

如304（通用级）、316（船用级）等医疗)，17-4 PH（高强度）。.

可加工性较低（35–45%等级）。.

优点：防锈、坚固、卫生。.

缺点：会产生加工硬化（切削过程中变硬），成本较高，需要锋利的刀具和切削液。.

最适合 医疗器械, 食品设备、船舶零部件、化学品接触。.

钛 （尤其是Ti-6Al-4V / 5级）——强度重量比之王。.

密度约为4.4 g/cm³，具有卓越的耐腐蚀性，且生物相容性良好。.

加工性差（约20%等级）——导热性低，导致刀具尖端积热。.

优点：轻便且非常坚固，耐热，不生锈。.

缺点：价格昂贵，加工速度慢，需要高压切削液和刚性夹具。.

最适合：航空航天零部件，, 医疗 植入物、高性能汽车。在 医疗, 钛在接触体液和承受应力时表现良好，但需要采用适当的夹具和控制加工速度，以避免加工硬化。.

塑料 — 轻便、隔热、经济实惠的选择。.

常见材料：ABS（坚韧、廉价）、Delrin/POM（低摩擦）、尼龙（柔韧）、PEEK（高性能、耐热）。.

优点：非常轻便，不生锈，绝缘性能好，对工具友好。.

缺点：需要更厚的壁厚（至少1.5毫米），受热或摩擦可能熔化或变形，强度较低。.

最适合：原型件、外壳、低负荷部件、电气绝缘。在 医疗, PEEK 或类似材料适用于植入物或工具，但其壁厚需比金属更厚。.

快速对照表

材料	机械加工性能	实力	重量（密度）	费用	耐腐蚀性	最佳行业/用途
铝合金（6061/7075）	优秀 (100–270%)	中高	非常轻（约2.7克/立方厘米）	低	不错（阳极氧化处理效果更佳）	航空航天、汽车、原型机、通用
钢（碳钢/合金钢）	良好–中等	高	密度较大（约7.8 g/cm³）	低至中	一般（需上漆）	工业、工具、重型
不锈钢（304/316）	中等 (35–45%)	高	密度较大（约8.0 g/cm³）	中高	优秀	医疗、食品、海事、化工
钛（Ti-6Al-4V）	较差（约20%）	非常高	轻（约4.4克/立方厘米）	高–极高	出色	航空航天、医疗植入物、高性能
塑料（ABS、PEEK、Delrin）	优秀	低至中	非常轻（约1.0–1.4 g/cm³）	低至中	极佳（无锈）	原型、外壳、低负载、绝缘

真实案例

• 航空航天支架 — 需兼顾轻量与强度：7075 铝质 在平衡性方面更胜一筹；若极端负载情况能证明额外成本合理，则选用钛合金。.
• 医疗器械 — 生物相容性 + 强度：钛或PEEK；若成本更为重要，则选用316不锈钢。.
• 汽车外壳 — 成本 + 速度：6061 铝加工设备 加工速度快，且阳极氧化效果好，外观美观。.
• 工业夹具 — 耐用性：采用碳钢或不锈钢以增强耐磨性。.

专家建议 请务必检查可加工性等级（铝质 6061 = 基准值 100%）。数值越低，表示切削速度越慢、切削液用量越多、刀具刃口越锋利。对于 医疗 或用于航空航天领域，请尽早验证生物相容性或相关认证。如有疑问，请将您的设计上传至 数控铣削服务——他们提供的材料建议和可制造性设计（DFM）检查，会综合考虑当前库存情况和价格因素。.

材料选择绝非凭空猜测——而是要在满足加工现实的前提下，将需求与材料特性相匹配。若能在早期阶段做出正确选择，您的零件性能将更优、成本更低，且交付更迅速。.

费用明细与节省开支的建议

成本 数控铣床 主要来自以下三个方面： 材料, ，加工时间（循环时间 + 装夹时间）以及后续工序（精加工、检测、后处理）。简洁且易于加工的设计能使这三项指标均保持在较低水平。而复杂的特征、严格的公差或不良的几何形状则会推高各项指标——通常幅度很大。.

2026年，随着能源价格、刀具成本和人工费持续上涨，加工厂将根据实际机时、刀具磨损和废料量来报价。 良好的设计准则能直接解决这些成本驱动因素。遵循这些准则可将零件总成本降低20%至40%（这一范围基于2025至2026年多份DFM报告及加工厂基准数据得出的合理区间），在批量生产中降幅有时甚至更大。.

数控铣削零件的主要成本驱动因素

1. 材料成本 — 原材料成本 + 废料。近净成形或高效排料可减少废料。特种材料 材料 （钛、因科镍合金）的热膨胀系数是铝的3至10倍。.
2. 加工时间（最大的变量）
   • 循环时间：实际切削 + 快速移动 + 换刀。.
   • 设置时间：夹具安装、探针检测、工件翻转。每次设置需额外花费 15 至 60 分钟。.
   • 刀具磨损与更换：进给速度慢、刀具尺寸小、材料硬度高 材料 加快这个进程。.
3. 间接成本
   • 检测（采用三坐标测量机（CMM）进行高精度检测）。.
   • 去毛刺/手工精加工。.
   • 后处理（阳极氧化、热处理、钝化）。.
   • 因错误产生的废料/返工。.

设计选择如何直接影响成本

以下是常见选项及其对最终零件价格的典型影响的详细说明（基于Protolabs、Xometry和HLH Rapid等服务商2025–2026年的工厂数据）：

设计选择	成本影响	常见原因	最受关注的行业示例
标准公差（±0.1 毫米）	低（基线）	进料速度快、标准检测、废品率低	汽车、消费品
各处均采用严格的公差（±0.02 毫米或更小）	+30–50%（或更多）	加工速度减慢、额外检测/三坐标测量机检测、废品率上升	航空航天、精密光学
薄壁（金属厚度<0.8毫米）	+20–40%	振动 → 切口较浅，需多道工序，可能需要返工	医疗器械、轻量化航空航天
非常深的凹槽/空腔（深度与宽度的比值大于4:1）	+25–60%	长刀具、慢速粗加工、热问题、可能采用5轴加工	模具、深腔壳体
锐利的内角（无圆角）	+15–35%	微型刀具、振颤、额外的精加工切削	任何带有口袋的部件
添加了适当的圆角（1–1.3× 刀具）	-10–20%	工具更大、运行更平稳、磨损更少	所有行业
多次设置/翻转（>2）	每增加一次设置，增加+20–50%	对准时间、误差累积、探测	复杂的多面零件
微小特征（<2.5 毫米）	+20–50%	易碎的微型工具、低速运行、频繁更换	电子产品、精密夹具
标准孔/螺纹（M6及以上，深度为直径的4倍）	低–中性	标准钻头/丝锥，不包括特殊规格	汽车行业，总装
内角倒角（设计精良）	+10–30%	需要专用工具或5轴加工	模具、卡扣式外壳
复杂几何形状的5轴加工与3轴加工	+20–80% 每小时费率，但 -30–60% 总时间	较少的调试次数抵消了较高的设备成本	航空航天叶轮、医疗植入物

表格中的关键要点： 一些细微而明智的调整（如圆角、标准公差、特征分组）能带来巨大的成本节约。而过度限定（处处采用严苛的公差）或强行采用复杂的几何形状（薄壁、深孔、微小特征、底切）则会导致巨大的成本损失。.

实用的省钱小贴士

1. 适用于少量配置的设计 — 定位方向以1–2个为限。按端面/刀具对特征进行分组。在合理的情况下，使用贯通特征或5轴加工。节省时间：循环时间+装夹时间减少20–50%。.
2. 使用最大号的实用工具 — 更大的立铣刀粗加工速度可提高 3 至 8 倍。增加圆角以适应这种加工方式。节省：循环时间缩短 15–40%。.
3. 智能应用公差 — 一般公差为±0.1毫米；仅对关键配合（例如轴承孔±0.01毫米）进行紧固。位置和平整度采用几何尺寸与公差（GD&T）。节省：25–50%的检测和加工时间。.
4. 功能标准化 — 采用常见的孔径/螺纹规格，所有边缘均进行倒角处理，圆角半径合理。除非必要，否则不采用微型特征。优势：减少刀具库存、降低换刀频率、降低风险。.
5. 智能原型 — 先加工 1–3 个样品。在正式批量生产前解决存在的问题（如翘曲、振动、装配问题）。节省成本：避免报废 50–100 多个零件。.
6. 选择可加工材料 — 铝质 6061/7075 适用于高速加工；仅在必要时使用不锈钢或钛合金。与特种材料相比，可将循环时间缩短 30–70%。.
7. 尽早应用DFM — 将 CAD 文件和图纸上传至 数控铣削服务 在最终确定之前。免费的反馈能发现80%至90%的成本驱动因素（公差设定过宽、加工难度大、深孔特征等）。许多服务商可模拟装夹方案并即时提供迭代报价。.

真实案例 — 某汽车传感器外壳最初所有孔的公差为±0.02毫米，壁厚仅0.6毫米，且内部拐角十分锐利。 报价：100件，单件$85。经DFM优化后：将非关键公差放宽至±0.1毫米，增加1.2毫米圆角，通过加强筋将壁厚增至1.0毫米。 新报价：$85/件 — 节省39%。周期时间缩短35%，废品率接近于零。.

归根结底： 根据2025–2026年的数据，良好的规则平均可为每个零件节省20–40%——而在设计不佳的项目中，有时甚至能节省50–60%。这些节省效果会产生累积效应：降低 材料 减少浪费、降低能耗、减少工具、缩短交货周期、提升车间满意度。.

准备好后，请将您的设计上传至 数控铣削服务 立即获取报价和DFM报告。该报告将清晰展示您的选择如何影响价格，并提出既能保持功能又可降低成本的优化建议。现在的小调整，未来的大节省。.

主要收获

以下是本指南中最重要的要点： 设计规则 数控铣削零件. 这七点概括了能够带来最大实际效益的关键因素——更快的加工速度、更低的成本、更少的废品率以及更优异的零件性能。.

• 为所有内角添加圆角 使用圆形刀具无法加工锐利的内角，且会导致振动、抖动、刀具磨损以及表面光洁度差。请至少增加预期刀具半径的1–1.3倍（例如，小刀具为1毫米，大刀具为3–4毫米）。 此举可确保刀具路径平滑、使用更大尺寸的刀具，并延长20–50%倍的刀具寿命。若因装配或外观需求必须保持表面锐利度，请采用狗骨形倒角。此处的一个微小调整通常可节省15–35%的加工周期，并减少返工。.
• 墙壁的厚度应足够大，以抵御振动 薄壁（金属<0.8毫米，塑料<1.5毫米）在切削力作用下会发生弯曲，从而导致锥度、抖动痕迹，以及因热应变或脱模应力引起的翘曲。 建议壁厚至少为0.8毫米（金属）/1.5毫米（塑料），并保持高度与厚度之比在4:1–5:1以内。对于高耸的特征，应增加加强筋、加强板，或在底部采用更宽的锥度设计。 适当的壁厚可防止大多数变形问题，并使加工厂能够采用高进给率——从而为薄壁零件节省 20–40% 的加工时间。.
• 使用标准的可加工孔和螺纹 请使用常见的钻头规格（3 毫米、6 毫米等）和螺纹规格（从 M6 或更大规格开始）。孔深应限制在直径的 4 倍以内（采用点钻循环时可达 10 倍）。 在盲孔的入口处添加倒角，并在平底处进行倒角处理。标准加工特征使用现成工具——无需定制钻头或丝锥——从而减少加工准备时间、降低工具成本并降低风险。在高产量的汽车或通用装配领域，仅此一项即可将加工成本降低20–30%。.
• 选择既满足功能要求又便于加工的材料 请根据强度、重量、使用环境以及易于切割的程度来选择。. 铝质 (6061/7075) 对于大多数加工任务而言，加工速度最快且成本最低。 仅在需要耐腐蚀性、生物相容性或极高强度时才使用不锈钢或钛。塑料适用于低负荷或绝缘部件，但壁厚需增加。忽视可加工性（例如将钛当作铝来加工）会使加工速度降低3–5倍，并导致刀具磨损激增。正确 材料 + 优化设计规则 = 与特殊材料相比，30–70% 工艺的周期时间缩短。.
• 放宽非关键特征的公差 全面采用过紧的公差（±0.02 毫米或更小）会导致进给速度减慢、额外检查以及废品率上升。应采用 ±0.1 毫米的一般公差，仅对关键配合面、孔或螺纹采用严格规格。利用几何尺寸与公差（GD&T）来控制位置、平整度等，避免过度放宽尺寸。 加工厂反馈，过严的规格要求会导致成本增加30–50%——放宽非关键区域的公差通常能使报价降低25–40%，且不影响功能。.
• 尽早利用原型进行设计验证 切勿直接投入量产。先加工 1 至 5 个原型件，以验证装配适配性、公差、表面光洁度、强度及装配情况。检查是否存在振动、变形、毛刺或热处理问题。调整进给速度/转速、增加加强筋、更改圆角或更换 材料 基于实际成果。原型制作能在报废昂贵的批量产品之前发现80%至90%的问题，从而节省数千美元的返工或全面重新设计费用。.
• 遵循以下规则，每件零件可节省 20–40% 的成本 结合圆角、合适的壁厚、标准特征、智能公差、良好的 材料 根据主要服务商2025–2026年的DFM数据，在初期阶段进行选择、减少设置次数并尽早测试，能够持续将零部件成本降低20–40%（通常降幅更大）。这些节省主要源于更短的周期、更少的换模次数、更少的废料、更短的检测时间以及更低的报废率。 前期设计投入少 = 后期收益大。.

以下七点是关键举措，它们决定了零件制造过程是会变得昂贵且令人沮丧，还是能顺畅且经济高效。请打印此清单，或在设计时将其放在手边。当您准备验证下一个零件时，请将 CAD 文件和图纸上传至 数控铣削服务. 他们提供的即时DFM反馈和报价将帮助您确认哪些规则您已经完全掌握——并精准指出哪些微调能带来最大的成本节约。立即开始应用这些建议——您的下一个项目会因此受益匪浅

结论

这些设计规则适用于 数控铣削零件 帮助您制造更优质、更经济的零部件。重点关注壁面、拐角、孔洞和公差，以确保生产顺畅。可应用于航空航天、汽车等行业，, 医疗, ，或其他领域，以获得可靠的结果。简单的改变就能在时间和金钱上带来显著的差异。.

常见问题
