Plantillas y dispositivos: Su guía completa para mejorar la fabricación

Introducción

¿Tiene problemas con las piezas incoherentes en su proceso de fabricación? Plantillas y dispositivos puede ser la solución sencilla que necesita. Estas herramientas te ayudan a fabricar productos con mayor rapidez y precisión sin necesidad de equipos sofisticados.

En esta guía aprenderá qué son y cómo funcionan las plantillas y los dispositivos de fijación. Trataremos sus tipos, ventajas y cómo utilizarlos en trabajos reales. Obtendrá consejos sobre diseño, materiales y cómo evitar errores. ¿Por qué es importante? Unas buenas plantillas y utillajes pueden reducir sus costes hasta 30% y acelerar el trabajo. Por ejemplo, en las plantillas y útiles de servicio CNC, garantizan que cada pieza encaje a la perfección.

Tanto si trabaja en el sector de la automoción como en el aeroespacial, conocer las plantillas y útiles de servicio CNC le ayudará a seguir siendo competitivo. Al final, sabrá cómo elegir los más adecuados para su taller. Sumerjámonos de lleno y hagamos que su fabricación sea más fluida.

[Sugerir imagen/infografía: Ilustración que muestra una plantilla que guía un taladro y una fijación que sujeta una pieza en una máquina].

¿Qué son las plantillas?

Las plantillas guían las herramientas para realizar la misma tarea una y otra vez. Se aseguran de que taladre o corte siempre en el punto exacto. La plantilla se sujeta con la mano o se fija ligeramente.

¿Por qué utilizar plantillas?

Las plantillas ahorran tiempo en los trabajos repetitivos. Reducen los errores humanos. Por ejemplo, una plantilla de taladro le ayuda a hacer agujeros en ángulos perfectos sin tener que medir cada vez.

Ejemplos comunes de plantillas

Piense en una plantilla para trazar formas en madera. O una plantilla de chapa para taladrar varios orificios en chapas metálicas. Así se mantiene la uniformidad del trabajo.

Cómo encajan las plantillas en el servicio CNC

En las plantillas y útiles de servicio CNC, las plantillas guían las brocas para realizar cortes precisos. Funcionan bien en industrias como la electrónica, donde las piezas pequeñas necesitan orificios exactos.

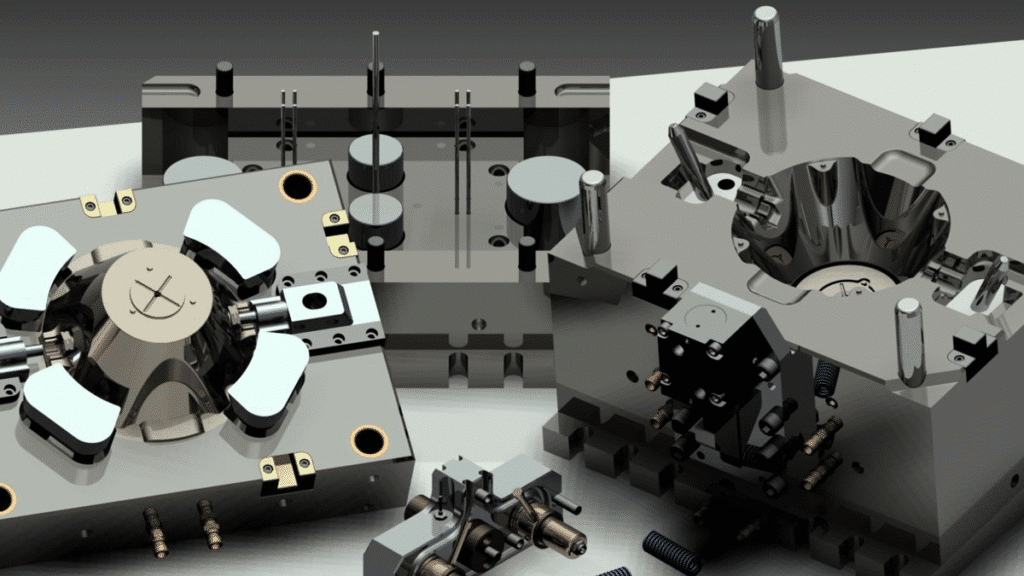

¿Qué son las instalaciones fijas?

Los útiles sujetan la pieza mientras se mecaniza. Se atornillan a la mesa de la máquina. Esto permite que la herramienta se mueva libremente alrededor de la pieza.

Funciones clave de las instalaciones fijas

Los dispositivos de fijación evitan que las piezas se desplacen por efecto de la fuerza. Soportan formas complejas durante el fresado o el rectificado. Se obtiene un mejor acabado y precisión.

Tipos de luminarias de uso cotidiano

Un tornillo de banco sujeta piezas para torneado. Una fijación de fresado sujeta piezas de forma extraña. Son vitales en la fabricación de bloques de motor para automóviles.

Fijaciones en aplicaciones industriales

Las empresas aeroespaciales utilizan fijaciones para los álabes de las turbinas. En Productos sanitarios haciendo, mantienen firmes los pequeños implantes.

Diferencias clave entre plantillas y utillajes

Tanto las plantillas como las fijaciones ayudan a fabricar, pero tienen necesidades distintas. Las plantillas se mueven con la herramienta, mientras que las fijaciones no se mueven.

Movilidad y función

Las plantillas son portátiles y guían las herramientas. Los útiles son fijos y sujetan piezas. Esta diferencia afecta al modo en que se utilizan en los trabajos.

Niveles de complejidad

Las plantillas suelen encargarse del guiado simple. Las fijaciones se ocupan de fuerzas más fuertes en el mecanizado.

Cuadro comparativo

Esta tabla muestra diferencias rápidas para ayudarle a elegir.

Ventajas del uso de plantillas y utillajes

Estas herramientas aumentan el rendimiento de su taller. Agilizan el trabajo y lo hacen más seguro. Los datos recientes muestran grandes ganancias.

Mayor precisión

Las plantillas y utillajes reducen los errores mediante 50-70%. Garantizan que las piezas cumplan tolerancias estrictas. En 2024, los talleres que los utilizaban registraron menos rechazos.

Mayor productividad

Puede producir más piezas por hora. Los trabajadores necesitan menos destreza para tareas complejas. Un estudio realizado en 2026 constató aumentos de velocidad de 20-30% en las cadenas de montaje.

Ahorro de costes

Menos desechos significa menos residuos. El mercado de plantillas y utillajes alcanzará los 7.500 millones de dólares en 2024 y crecerá gracias a este ahorro. Retorno de la inversión en meses.

Consejo profesional: Comience con plantillas sencillas para obtener resultados rápidos en su servicio CNC.

Tipos de plantillas

Hay plantillas de muchas formas para distintos trabajos. Elija en función de su tarea.

Plantillas

Se trata de placas planas con orificios guía. Se utilizan para fresar patrones. Ideales para trabajar la madera.

Plantillas de placas

Similares pero con casquillos para brocas. Duran más con el desgaste.

Plantillas de canal

Guían las herramientas a lo largo de los bordes. Útiles en la fabricación de muebles.

Plantillas para hojas

Con bisagras para facilitar la carga. Ideal para plantillas y dispositivos de servicio CNC de lotes pequeños.

[Sugerir imagen/infografía: Diagrama de diferentes tipos de plantillas con etiquetas].

Tipos de instalaciones

Las fijaciones varían según el tipo de máquina. Fijan las piezas con firmeza.

Dispositivos de torneado

Sujetar piezas redondas en tornos. Como platos o mandriles.

Dispositivos de fresado

Placas base con abrazaderas. Para cortes planos o en ángulo.

Dispositivos de rectificado

Sujeción magnética o por vacío. Para superficies lisas.

Dispositivos de soldadura

Alinear piezas para uniones. Común en bastidores de automóviles.

Cómo diseñar plantillas y utillajes

El diseño comienza con las necesidades de su pieza. Siga los pasos para el éxito.

Proceso de diseño paso a paso

1. Analizar la forma y el tamaño de la pieza.
2. Decidir los puntos de localización.
3. Elija los métodos de sujeción.
4. Añadir guías o soportes.
5. Prueba de fuerzas y tolerancias.

Consideraciones sobre el diseño

Piense en la facilidad de uso. Evite el sobreesfuerzo. Utilice programas de CAD como SolidWorks para los modelos.

Cálculos de fuerza y tolerancia

Calcular las fuerzas de corte. Asegúrese de que las tolerancias coinciden con las especificaciones de la pieza. Por ejemplo, busque una precisión de 0,01 mm en el sector aeroespacial.

Consejos de expertos: Simule diseños en software para detectar problemas con antelación.

Materiales para plantillas y utillajes

Elige materiales resistentes a la tensión. Las opciones más comunes son los metales y los plásticos.

Opciones metálicas

Acero para mayor resistencia en trabajos pesados. Aluminio para ligereza. El acero endurecido resiste el desgaste.

Plásticos y materiales compuestos

ABS o PLA para prototipos impresos en 3D. PETG para resistencia química.

Ventajas e inconvenientes

Los metales son duraderos pero caros. Los plásticos son baratos pero se desgastan más rápido. Elija en función del volumen.

A partir de las búsquedas, el hierro fundido ofrece una resistencia de 40.000 psi.

[Sugerir imagen/infografía: Gráfico comparativo de resistencias y costes de los materiales].

Aplicaciones en diferentes industrias

Las plantillas y utillajes brillan en muchos campos. Se adaptan a necesidades específicas.

Industria del automóvil

Se utilizan para el montaje de motores. Ford los utiliza para alinear piezas rápidamente.

Sector aeroespacial

Boeing confía en las fijaciones para el remachado de las alas. Garantiza las normas de seguridad.

Productos sanitarios

Sujeta herramientas diminutas para mayor precisión. Ayuda en la fabricación de prótesis.

Fabricación de productos electrónicos

Las plantillas guían la soldadura. Reduce los defectos en las placas de circuitos.

Más información sobre el sector en Servicios de mecanizado CNC en estos ámbitos.

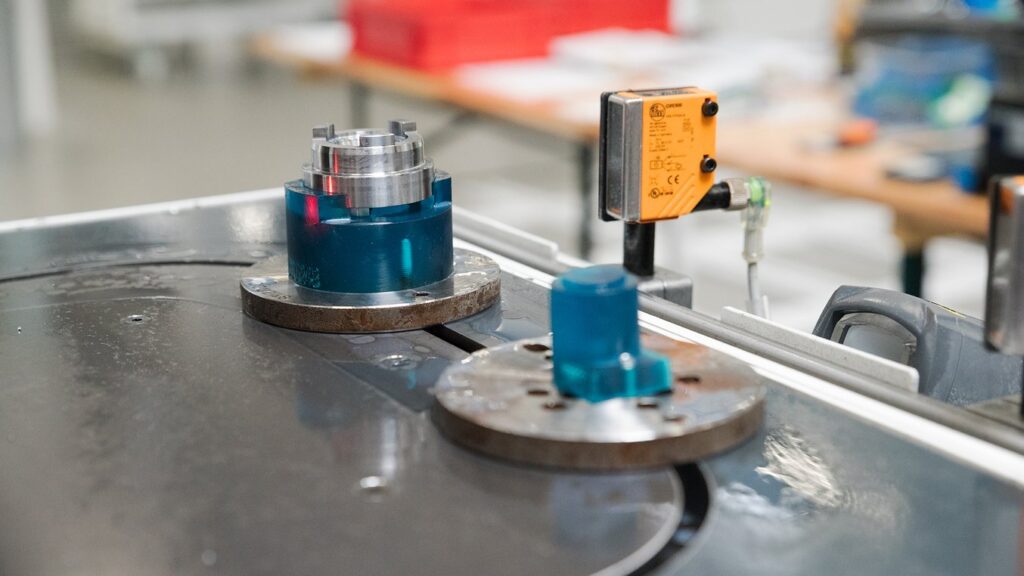

Impresión 3D frente a métodos tradicionales

Las nuevas tecnologías cambian la forma de fabricar estas herramientas.

Ventajas de la impresión 3D

Creación rápida de prototipos. Formas complejas fáciles. En 2023, eran 7,4% de usos aditivos.

Mecanizado CNC tradicional

Más preciso para metales. Mejor para grandes volúmenes.

Cuándo elegir cada uno

Utilice 3D para trabajos personalizados y de baja tirada. CNC para necesidades duraderas.

Desglose de costes de plantillas y utillajes

Comprender los gastos para presupuestar bien.

Costes de material

Acero: $50-200 por unidad. Plástico: $10-50.

Gastos de mano de obra y diseño

Tiempo de diseño: 10-20 horas a $50/hora. El mecanizado añade $100-500.

Ahorro a largo plazo

El coste inicial se amortiza con 20% menos de residuos. El crecimiento del mercado hasta los 12.300 millones de dólares en 2034 demuestra su valor.

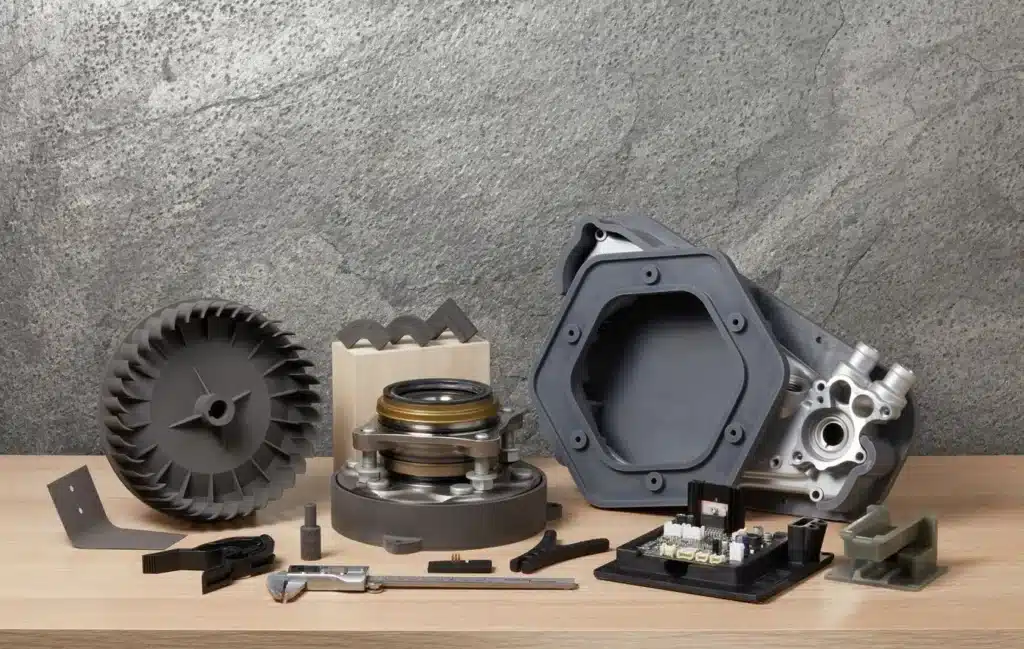

Cómo elegir la plantilla o fijación adecuada

Sigue esta guía para elegir con inteligencia.

Evalúe sus necesidades

Observe el tamaño de las piezas y las operaciones.

Evaluar las opciones

Compara costes y materiales.

Probar e iterar

Pruebe prototipos. Ajústelos si es necesario.

Lista de referencia rápida:

• ¿Se adapta a mi máquina?
• ¿Puede soportar fuerzas?
• ¿Es fácil de cargar?
• ¿Cumple las tolerancias?
• ¿Presupuesto asequible?

Errores comunes que hay que evitar

No caigas en estas trampas.

1. Ignorar la resistencia del material: Provoca roturas.
2. Exceso de tensión en las piezas: Provoca distorsión.
3. Mal diseño de la alineación: Hace que los errores sean difíciles de detectar.
4. Omisión de pruebas: Da lugar a fallos en el trabajo.
5. Elegir la complejidad equivocada: Malgasta el dinero.

De los expertos, hacer evidentes los desajustes.

Principales conclusiones

• Las plantillas guían las herramientas; las fijaciones sujetan las piezas.
• Aumente la precisión y la velocidad de fabricación.
• Elija materiales como el acero para una mayor durabilidad.
• Evite errores comunes como el sobreesfuerzo.
• Utilícelo en industrias como la del automóvil para obtener mejores resultados.
• La impresión en 3D ofrece rápidas opciones de personalización.
• El mercado crece gracias al ahorro de costes.

Conclusión

Las plantillas y los utillajes facilitan y mejoran la fabricación. Guían las herramientas y sujetan las piezas para obtener los mejores resultados. Ha aprendido tipos, diseños y consejos para utilizarlos bien. Recuerde que una buena elección reduce costes y errores. Aplique estas ideas en su trabajo para obtener beneficios reales. Manténgase al día de la evolución de tecnologías como la impresión 3D.
