Als leitender Fertigungsingenieur mit mehr als zwei Jahrzehnten Erfahrung in der Fertigung habe ich aus erster Hand erfahren, wie die richtige Schneidevorrichtung einen marginalen Durchlauf in einen profitablen verwandeln kann und wie die falsche Wahl zu Ausschuss, kaputten Spindeln und Ausfallzeiten führt, die die Gewinnspanne auffressen. CNC-Fräswerkzeuge Es geht nicht nur darum, eine Form aus einem Katalog auszuwählen, sondern auch darum, das Zusammenspiel von Kräften, Wärme, Späneabfuhr und Material Verhalten unter realem Produktionsdruck. In diesem Leitfaden werden wir die Schneideplattentypen von Grund auf analysieren, die Physik und die Entscheidungslogik hinter der Auswahl erläutern, untersuchen, was passiert, wenn die Dinge schief laufen, und auf Erfahrungen aus der Praxis zurückgreifen. Mit dem globalen CNC-Maschine Mit einem prognostizierten Wachstum von $108,58 Mrd. im Jahr 2026 auf $251,61 Mrd. bis 2034 bei einer CAGR von 11,10%, angetrieben durch die Automatisierung in Sektoren wie der Luft- und Raumfahrt und der Automobilindustrie, ist die Beherrschung des Werkzeugbaus der Schlüssel zum Erhalt der Wettbewerbsfähigkeit. Ganz gleich, ob Sie ein Ingenieur sind, der die Parameter einstellt, ein OEM-Einkäufer, der nach Größenvorteilen sucht, oder ein Beschaffungsmanager, der Ausschreibungen auswertet - hier werden die Grundlagen bis hin zu fortgeschrittenen Entscheidungen behandelt. Wenn Sie auslagern, überlegen Sie, wie ein zuverlässiger CNC-Fräsdienst kann benutzerdefinierte Werkzeugkonfigurationen handhaben, um Risiken zu minimieren - dazu später mehr.

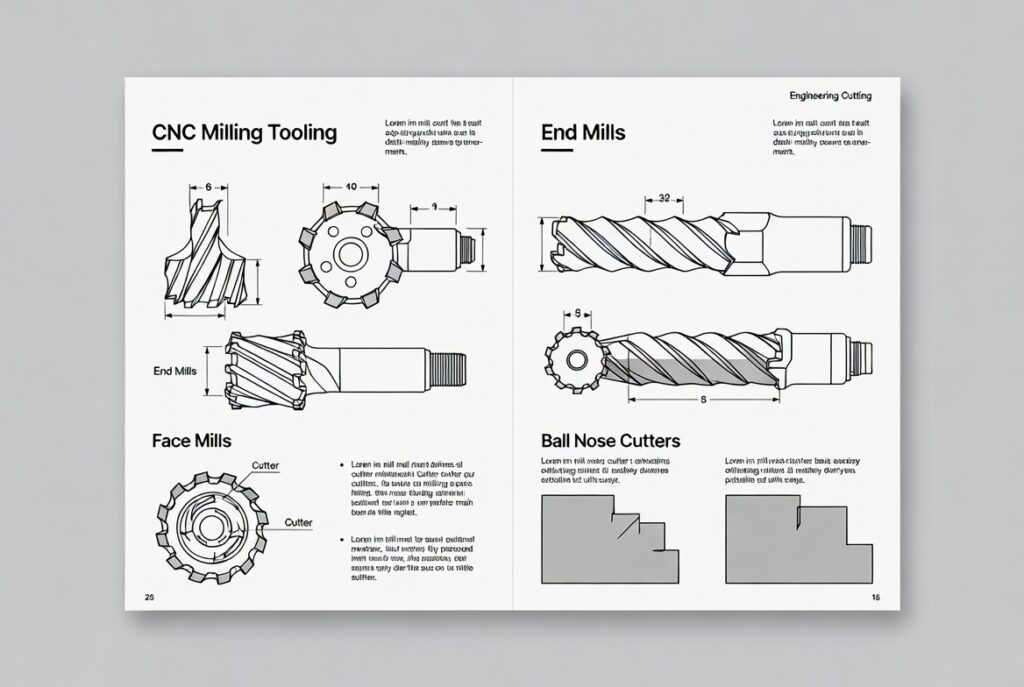

Grundlagen des CNC-Fräsens und der Werkzeugherstellung

CNC-Fräsen beginnt mit einem soliden Block aus Material auf einem Tisch eingespannt, wo ein rotierender Fräser das Material abträgt, um Merkmale wie Taschen, Schlitze, Konturen oder Gewinde zu formen. Die Achsen der Maschine - in der Regel drei bis fünf - bewegen den Fräser oder das Werkstück computergesteuert, indem sie den von der CAD/CAM-Software generierten G-Code-Bahnen folgen. Aber die Werkzeuge sind das A und O. Die Fräser müssen Scherkräfte von bis zu Tausenden von Pfund aushalten, Späne abführen, ohne zu verstopfen, und Hitze bewältigen, die bei zähen Legierungen 900 °C übersteigen kann.

Wie CNC-Fräsen wirklich funktioniert: Vom Einrichten bis zur Spanformung

Stellen Sie sich eine typische Einrichtung vor: Ein Werkstück, z. B. ein 6061-Aluminiumblock für eine Halterung in der Luft- und Raumfahrtindustrie, wird auf einer Vertikalfräse vorgespannt. Die Spindel hält den Fräser über eine Spannzange oder ein hydraulisches Spannfutter und dreht sich mit 5.000-20.000 U/min, je nach Durchmesser und Material. Wenn der Fräser eingreift, schert er das Material in einem Prozess ab, der als orthogonales Schneiden bezeichnet wird - dabei schneidet die Schneide in einem Spanwinkel und bildet Späne, die sich über die Spannutgeometrie wegrollen.

Warum ist das wichtig? Wenn die Harke zu positiv ist (scharfer Winkel für leichtes Schneiden), funktioniert sie gut auf weichen Materialien aber Späne auf harten Werkstücken. Negative Spanwinkel erhöhen die Haltbarkeit, erfordern aber mehr Leistung und riskieren eine Verformung des Werkstücks. In der Praxis habe ich bei Titanteilen den Spanwinkel in der Mitte des Laufs angepasst, um eine Aufbauschneide (BUE) zu vermeiden, bei der Material Schweißnähte am Werkzeug, was zu unregelmäßigen Schnitten und Fugenbildung führt. Die Vorschubgeschwindigkeit (Zoll pro Minute) und die Schnitttiefe bestimmen die Spanmenge pro Zahn - ist sie zu hoch, wird das Werkzeug überlastet; ist sie zu niedrig, erzeugt das Reiben übermäßige Hitze und beschleunigt den Verschleiß.

Werkzeugpfade fügen eine weitere Ebene hinzu: Trochoidal fräsenmit kreisförmigen Bögen reduziert den radialen Eingriff auf 10-20% für das Hochgeschwindigkeitsschruppen und minimiert die Hitze in hitzeempfindlichen Legierungen wie Inconel. Herkömmliche Bahnen eignen sich zwar für einfache Flächen, führen aber zu Schnitten über die gesamte Breite, die die Kräfte in die Höhe treiben und die Einrichtung vibrieren lassen. Was läuft schief? Schlechte Spanabfuhr in tiefen Taschen überflutet die Schnittzone, wodurch Späne nachgeschnitten werden und Werkzeuge brechen. Ich habe gesehen, wie Bediener dies bei einem Eilauftrag ignoriert haben, was dazu führte, dass ein abgebrochener Schaftfräser in das Teil eingebettet wurde und ein $500-Rohling verschrottet wurde.

Die entscheidende Rolle von Werkzeugen für Prozesseffizienz und Teilequalität

Die Werkzeugbestückung hat einen direkten Einfluss auf die Zykluszeit, die Oberflächengüte (Ra-Werte von 0,4-3,2 μm typisch) und die Toleranzen (±0,001″ üblich, bei hochwertigen Fräsern enger). Ein falsch angepasster Fräser, wie z. B. HSS auf gehärtetem Stahl, wird schnell stumpf, wodurch sich die Schnittfugen verbreitern und die Präzision verloren geht. Ingenieure legen Wert auf stabile Werkzeuge - lange Überhänge verstärken die Durchbiegung und machen aus einer Toleranz von 0,005″ eine Abweichung von 0,015″.

In der Produktion hängt die Wahl des Werkzeugs von den Anforderungen an den Durchsatz ab. Für eine Medizinprodukt Bei einer Serie von 1.000 Titanimplantaten würde ich Hartmetall-Kugelfräser für Konturen einsetzen und dabei die Kosten gegen die Lebensdauer abwägen (200-500 Teile pro Werkzeug). Beschränkungen? Die Steifigkeit der Werkzeuge schränkt die Reichweite ein; in tiefen Kavitäten sorgen Verlängerungen für zusätzliche Biegung, was langsamere Vorschübe erforderlich macht. Entscheidungslogik: Berechnen Sie die MRR (Materialabtragsrate) als Kubikzoll pro Minute - optimieren Sie die Spindelleistung, ohne die Last von 80% zu überschreiten, um ein Abwürgen zu vermeiden.

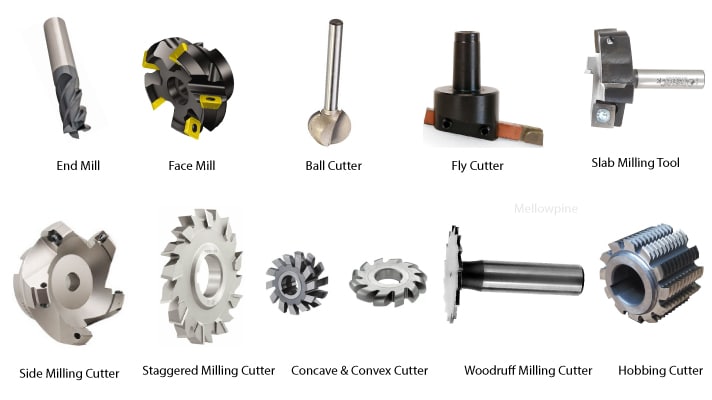

Die wichtigsten Typen von CNC-Fräsern: Designs, Anwendungen und Kompromisse

CNC-Fräser unterscheiden sich durch ihre Geometrie und sind jeweils für bestimmte Schnitte optimiert. Wir befassen uns mit den physikalischen Grundlagen, den Gründen für ihre Wahl, mit realen Szenarien und Fallstricken.

Schaftfräser: Vielseitige Arbeitspferde für Schlitze, Taschen und Profile

Schaftfräser schneiden axial und radial, wobei spiralförmige Spannuten die Späne abführen. Standardabflachungen erzeugen quadratische Schultern; Varianten wie die variable Wendel reduzieren Oberwellen für glattere Schnitte.

Wie sie funktionieren: Die Zähne greifen schrittweise ein und scheren Material an der Peripherie. Die Anzahl der Flöten ist wichtig - 2-3 für weiche Materialien (Aluminium) zur Beseitigung großer Späne; 5-7 für harte (Stahl) für feinere Oberflächen, aber höhere Kräfte. In einem Werkstattszenario, beim Fräsen einer Stahlformbasis, liefert ein 4-Flanken-Hartmetallfräser bei 300 SFM (Surface feet per minute) und 0,004″ Spanlast pro Zahn saubere Wände ohne Durchbiegung.

Warum wählen? Vielseitigkeit für 2D/3D-Funktionen. Nachteilig: Längere Längen klappern; hohe Rillenzahlen verstopfen bei gummiartigen Materialien. Was geht schief? Überlastung führt zum Bruch - ich habe bei der Fehlersuche Schichten gezogen, die aufgrund eines ignorierten Rundlaufs (Exzentrizität >0,0005″) gerissen sind. Einschränkung: Nicht für schwere Schrupparbeiten geeignet; stattdessen Schruppwerkzeuge verwenden.

Planfräsen: Hochvolumiges Richten von Oberflächen mit austauschbaren Einsätzen

Planfräser verfügen über einen Körper mit Hartmetall-Wendeplatten, die in horizontaler Richtung für flache Flächen schneiden. Die Wendeschneidplatten haben Geometrien wie quadratisch (90°-Schultern) oder achteckig (mehrere Kanten für Wirtschaftlichkeit).

Mechanik: Der breite Eingriff verteilt die Kraft und ermöglicht hohe Vorschübe (0,5-2 IPM). In Motorblöcken von Automobilen ebnet ein 6″-Planfräser mit APKT-Wendeplatten Gusseisen mit 500 SFM ein und erreicht Ra 1,6 μm. Warum? Schneller Materialabtrag, geringe Kosten pro Kante (Wendeplatten $5-10 pro Stück). Nachteilige Aspekte: Hoher Stromverbrauch; kleine Maschinen kommen ins Stocken. Probleme: Absplittern der Einsätze durch Einschlüsse - einmal führte eine schlechte Charge zu 20% Ausschuss bei einem Verteilerlauf. Lösung: Prüfen Sie die Einsätze vor dem Durchlauf.

Kugelkopffräser: Präzises Konturfräsen für Kurven und 3D-Oberflächen

Abgerundete Spitzen ermöglichen glatte Radien ohne Stufen. Helix unterstützt den Spanfluss in Konturen.

Arbeitsweise: Der Spitzenradius diktiert die Zustellung - kleiner für feinere Oberflächen. Für eine Prothesenform fräst eine 1/2″-Kugelnase aus Hartmetall Titan mit 200 SFM, 0,002″ Last, was einen Ra-Wert von unter 0,8 μm ergibt. Gründe für die Wahl: Beseitigung von Abdrücken in den Formen. Nachteile: Langsamer als Flachfräser; Spitze verschleißt am schnellsten. Ausfälle: Durch Eintauchen brechen die Spitzen - vermeiden Sie dies durch Einfahren. Reale Erfahrung: Bei einer Schaufel für die Luft- und Raumfahrtindustrie verursachte eine falsche Überhöhung Ausbrüche, die Nacharbeit erforderten.

Schrupp-Schaftfräser (Hoggers): Aggressiver Materialabtrag mit gezahnten Schneiden

Die gewellten Zähne brechen die Späne klein und reduzieren die Belastung. Für erste Durchgänge an Schmiedeteilen.

Die Dynamik: Verzahnungen scheren intermittierend, Schneidvibrationen 30-50%. In einem Rahmen für schwere Geräte räumt ein 1″-Schrupper Stahl mit 1″ DOC, 400 SFM. Und warum? Beschleunigt die Zyklen um das 2-3fache im Vergleich zu Standardfräsern. Nachteilig: Schruppbearbeitung erfordert folgende Werkzeuge. Probleme: Verstopfung bei Legierungen - Kühlmittelflutung unerlässlich. Ich habe schon gesehen, wie Werkzeuge bei Trockenläufen geschmolzen sind.

Brammenfräsen: Horizontale Hochleistungs-Oberflächenbearbeitung für große Werkstücke

Zylindrisch mit Umfangsverzahnung, für breite Flächen auf horizontalen Fräsern.

Funktion: Hoher axialer DOC für Brammen. In Baumaschinen, fräst Stahlplatten mit niedriger Drehzahl und hohem Drehmoment. Auswahl: Für ältere Maschinen. Beschränkungen: Begrenzt auf Horizontale; Vibrationen in fliegend gelagerten Aufbauten. Woran scheitert es? Überlastung der Zähne durch Zunder-Vorschleifflächen.

Fliegenfräser: Wirtschaftliche Alternativen zur Ein-Punkt-Beschichtung

Einzelner Bohrer auf einem Körper, wie ein Bohrkopf für Flächen.

Verwendung: Werkstattfertigung für Prototypen. Erzielt auf Hobbyfräsen Hochglanzoberflächen auf Aluminium. Vorteile: Günstig ($20-50). Nachteile: Langsam, ein Schnitt pro Umdrehung. Brüche: Bit lockert sich - richtig anziehen.

Gewindefräsen: Flexibles Gewindeschneiden ohne Gewindebohrer

Spiralförmige Interpolation für Gewinde. Für harte Materialienverhindert den Bruch des Wasserhahns.

Verfahren: Die Maschine umkreist das Loch und schneidet schrittweise. Bei Öl-/Gasanschlüssen rostfreie Gewinde ohne Durchbiegung. Warum über Gewindebohrer? Einstellbare Steigung. Nachteilig: Langsamer für die Massenproduktion. Probleme: Programmierfehler verursachen zu kleine Gewinde.

Spezialfräser: Zahnrad, Schlüsselsitz, T-Nut und mehr

Zahnradfräser formen Zähne durch Abwälzung. Passfedern für Nuten. T-Nuten für Spannvorrichtungen.

Beispiele: Bei Zahnrädern für die Automobilindustrie werden Evolventenfräser für einen präzisen Eingriff verwendet. Nachteilige Aspekte: Spezialisiert, teuer. Fehlfunktionen: Fehlausrichtung ruiniert Profile.

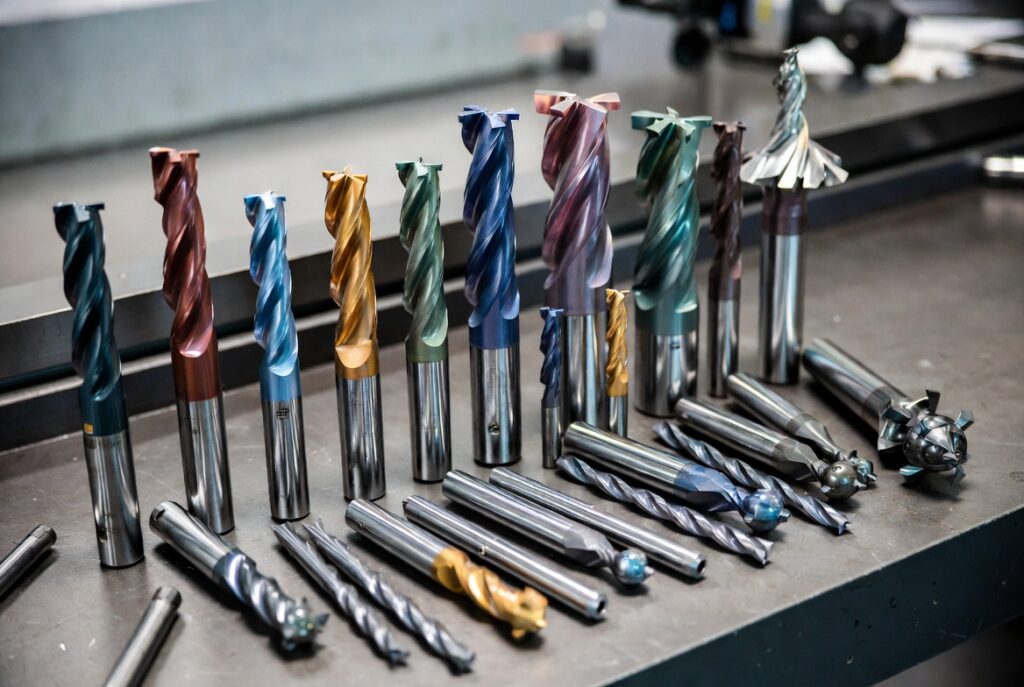

Materialien für CNC-Fräswerkzeuge: Ausgewogenheit von Haltbarkeit, Kosten und Leistung

Materialien für Werkzeuge bestimmen die Lebensdauer und die Geschwindigkeit. HSS für preiswerte Arbeiten; Hartmetall für die Produktion.

Hochgeschwindigkeitsstahl (HSS): Zäh, aber temperaturbegrenzt

Legiert für Verschleiß; schneidet bis 600°C. Billig ($10-30), verzeiht Stöße. Nachteil: Stumpft schnell auf harten Materialien-Verwendung für Aluminium-Prototypen. Versagen: Hitze erweicht und verursacht Reibung.

Hartmetall: Härte für hochvolumige harte Materialien

Auf Wolframbasis; läuft bis 900°C. Hält 4x HSS. Für Rostfrei. Nachteile: Spröde, Späne bei Unterbrechungen. Kosten: $30-100. Szenario: Titan Luft- und Raumfahrtkarbid verhindert BUE.

Keramik und Diamant: Extreme Bedingungen

Keramik für trockenes Hochgeschwindigkeitsgusseisen. Diamant für Verbundwerkstoffe. Abwägungen: Sprödigkeit vs. unschlagbare Härte. Probleme: Rissbildung bei Stählen.

Pro/Contra-Tabelle:

Beschichtungen zur Verlängerung der Lebensdauer von Werkzeugen und zur Verringerung der Reibung

TiN erhöht die Härte; AlTiN für Hitze. Verlängert die Lebensdauer um das 2-3fache. Warum? Verringert die Adhäsion. Nachteil: Erhöht die Kosten um 10-20%. Versagen: Abblättern aufgrund schlechter Haftung - nach der Beschichtung prüfen.

Auswahlkriterien und Entscheidungslogik für CNC-Fräser

Ingenieure folgen Logikbäumen: Material Härte → Betriebsart → Maschinenfähigkeit.

Schritt-für-Schritt-Auswahlverfahren

1. Werkstück beurteilen: Härte (Rockwell), gummiartig? Bestimmt Material (Hartmetall für >40 HRC).
2. Definieren Sie Merkmale: Konturen? Kugelnase.
3. Berechnen Sie die Parameter: SFM = (RPM x Dia x 3.14)/12; für Leistung anpassen.
4. Faktor Wirtschaft: Volumen hoch? Indexierbare Größen.
5. Test: Trockenlauf, Durchbiegung messen.

Kompromisse bei der Auswahl von Schneidegeräten: Geschwindigkeit, Kosten und Qualität

Geschwindigkeit (Schruppen) vs. Finish (Fine-Pitch). Kosten (HSS) vs. Lebensdauer (Hartmetall) - Karbid zahlt sich bei Serien über 500 Teilen aus. Beschränkungen: Steifigkeit der Maschine, Größe der Kappen.

Häufige Fehler in CNC-Fräswerkzeugen und Fehlerbehebung

Häufige Fehler in CNC-Fräswerkzeuge sind nicht nur lästig - sie sind der Hauptgrund für ungeplante Ausfallzeiten, Ausschuss und sinkende Gewinnspannen in der Fertigung. Werkzeugbedingte Probleme sind in vielen Betrieben häufig für 20-30% der gesamten Maschinenstillstandszeit verantwortlich, obwohl die jüngsten Daten für 2025-2026 zeigen, dass ungeplante Stillstandszeiten in der Fertigung durch vorausschauende Strategien in größerem Umfang reduziert werden können (z. B. 50-73% in einigen Fällen mit PdM), aber Werkzeugausfälle bleiben ein hartnäckiger Faktor, wenn sie ignoriert werden. In Umgebungen mit hohen Stückzahlen oder engen Toleranzen wie in der Luft- und Raumfahrt oder medizinisch, Ein einziger Bruch kann stundenlanges Wiederherstellen, erneutes Befestigen und Prüfen nach sich ziehen.

Dieser Abschnitt befasst sich eingehend mit der Mechanik dieser Fehler, den Grundursachen unter realen Zerspanungsbedingungen, beobachtbaren Symptomen, Abhilfemaßnahmen in der Werkstatt und Präventivmaßnahmen, die erfahrene Ingenieure täglich anwenden. Wir behandeln zunächst Werkzeugbruch und -verschleiß, dann Ratterer, unsachgemäße Einstellungen, die zu thermischen Problemen führen, und sekundäre Probleme wie Verstopfung.

Werkzeugbruch und -verschleiß: Die teuersten Ausfälle

Ein Werkzeugbruch ist katastrophal - ein plötzlicher Bruch, der die Spindel zum Stillstand bringt, Bruchstücke einbettet oder das Werkstück und die Halterung beschädigt. Der Verschleiß ist progressiv, aber trügerisch; er beginnt unauffällig und eskaliert bis zum Bruch, wenn er nicht kontrolliert wird.

Hauptursachen für Brüche

• Überhöhte Schnittkräfte durch aggressive Parameter - Hohe Vorschübe, Schnitttiefen (DOC) oder Schnittbreiten überlasten die Werkzeugschneide. Bei Hartmetallwerkzeugen äußert sich dies als Bruch, wenn die Scherspannung die des Materials Bruchzähigkeit (typischerweise 3-6 GPa für Hartmetall). Ein reales Beispiel: Bei einem 1/2″-Hartmetall-Schaftfräser mit 4 Schneiden zum Schruppen von 4140er Stahl bei 0,150″ DOC und 0,020″ Spanlast pro Zahn führt ein zu hoher Vorschub zu Radialkräften, die das Werkzeug in der Mitte des Durchlaufs zerreißen.
• Unsachgemäße Montage des Werkzeughalters und Rundlauffehler - Ein Rundlauf von mehr als 0,0005″ (0,0127 mm) erzeugt eine exzentrische Belastung, die die Kräfte zyklisch vervielfacht. Ein Werkzeug, das bei 10.000 U/min um 0,001″ wackelt, erzeugt eine massive zentrifugale Unwucht, die zu Abplatzungen oder einem vollständigen Bruch führt. Häufig bei Spannzangensystemen ohne angemessenes Drehmoment oder Reinigung.
• Falsches Werkzeug oder falsche Parameter für das Material - Die Verwendung eines Schaftfräsers mit positivem Spanwinkel bei unterbrochenen Schnitten in gehärtetem Stahl (z. B. 50 HRC) führt zu Kantenausbrüchen durch Stoßbelastung. Gummiartige Werkstoffe wie Edelstahl 304 verschweißen mit der Kante (BUE) und reißen dann Stücke ab.
• Fehlerhafte Werkzeugwege - Beim geraden Eintauchen (nicht zentrumsschneidendes Werkzeug) werden die Späne an der Unterseite gepackt, wodurch die Axiallast erhöht wird. Abrupte Richtungsänderungen ohne Rampen erzeugen Stöße.
• Vorbestehende Mängel - Mikrorisse durch Nachschärfen, Eigenspannungen durch Beschichtung oder Einschlüsse im Hartmetall.

Abnutzungsmechanismen, die zum Bruch führen

• Flankenverschleiß (VB) - Durch den Abrieb an der Freifläche wird die Kontaktzone vergrößert, wodurch Reibung und Hitze zunehmen. Standardgrenzwert: VBmax 0,3-0,4 mm für Hartmetall in Stählen (ISO 8688); strengere Obergrenzen für Geschäfte mit 0,01″ (0,254 mm) oder weniger für Präzision. Darüber hinaus steigen die Kräfte 20-50% an, was zu Brüchen führt.
• Kraterverschleiß - Die Diffusion an der Spanfläche durch hohe Hitze schwächt die Kante.
• Chipping - Mikroabplatzungen durch unterbrochene Schnitte oder harte Einschlüsse; eskaliert zu Makroabplatzungen.
• Plastische Verformung - Bei HSS oder unbeschichtetem Hartmetall verformt sich die Schneide bei hohen Temperaturen und verliert ihre Geometrie.
• Thermische Risse/Heißrisse - Wechselnde thermische Belastungen verursachen Oberflächenrisse.

Reparaturen und Überwachung in der Werkstatt

Überwachen Sie den Flankenverschleiß visuell mit einer 10x-30x-Lupe oder einem USB-Mikroskop beim Werkzeugwechsel - messen Sie VB an der Nase und der Flanke. Setzen Sie Warnhinweise: Ersetzen Sie bei 0,008-0,010″ VB für enge Toleranzen. Überwachen Sie die Spindellast (viele moderne Steuerungen zeigen % Last an); Spitzen deuten auf Abstumpfung hin. Bei der Brucherkennung erfassen Schallemissionssensoren oder Leistungsüberwachung Anomalien in Millisekunden.

Vorbeugen: Geschwindigkeiten/Vorschübe genau berechnen (Hersteller-Rechner oder Machining Doctor verwenden). Möglichst kurze Werkzeuglänge (L/D <4:1 ideal). Halter auf G2.5@20.000 RPM auswuchten. Steigfräsen Sie bevorzugt, um die Wärme auf den Span zu lenken. Für gummiartige MaterialienHöhere Vorschübe + niedrigere Geschwindigkeiten + Kühlmittelflutung brechen Späne.

Bei einem Durchlauf im Formenbau führte das Ignorieren des Flankenverschleißes an einem 3/8″-Rougher aus P20-Stahl zu einem plötzlichen Bruch in der Mitte der Tasche, wodurch die Spindel zum Stillstand kam und 4 Stunden Reinigungs- und Wiedereinstellungsarbeiten erforderlich waren. Lektion: Stumpfe Werkzeuge machen das Teil nicht "fertig" - sie zerstören es.

Rattern und Vibration: Der stille Killer für Werkzeuglebensdauer und Finish

Das Rattern ist eine selbsterregte Vibration durch regenerative Rückkopplung: Die Ablenkung des Werkzeugs erzeugt wellenförmige Oberflächen, der nächste Durchgang verstärkt die Wellen, bis eine Resonanz entsteht.

Verursacht

• Lange, schlanke Werkzeuge - Ein Überstand von mehr als dem 4-5-fachen des Durchmessers verstärkt die Durchbiegung (Eulersche Knickung). Ein 6″ überstehendes 1/2″-Werkzeug biegt sich 10-20x stärker durch als ein Stummel.
• Übermäßiger radialer/axialer Eingriff - Voller Schlitz (100% radial) oder tiefer DOC greift in zu viele Zähne ein, was zu hohen Kräften führt.
• Harmonische Resonanz - Wenn die Zahndurchgangsfrequenz der Eigenfrequenz des Systems Werkzeug/Spindel/Werkstück/Vorrichtung entspricht.
• Leichte Spänebelastung - Reiben statt Scheren erzeugt Wärme und Vibrationen.
• Schlechte Werkstückspannung oder Vorrichtungen - Lose Schraubstockbacken oder dünne Platten schwingen mit.
• Stumpfe Werkzeuge - Erhöhte Kräfte durch höheren Schneiddruck.

Auswirkungen

Reduziert die Lebensdauer des Werkzeugs 30-50% (Vibrationen beschleunigen den Verschleiß der Flanken/Krater). Hinterlässt Rattermarken (wellenförmige Muster, Fischgräten an den Wänden). Verschlechtert die Toleranzen (z. B. wird aus ±0,001″ ±0,005″). Bei einer Form mit tiefen Kavitäten haben die Rattermarken die Seitenwände ausgehöhlt, was stundenlanges manuelles Polieren oder Ausschuss erfordert.

Lösungen

• Verkürzen Sie den Überstand, verwenden Sie Werkzeuge mit größerem Durchmesser oder mit Stumpf-/Riffelentlastung.
• Reduzieren Sie den DOC oder die Schnittbreite (z. B. 30-50% radial zum Schruppen).
• Werkzeuge mit variabler Helix/Teilung stören die Oberwellen.
• Erhöhen Sie die Spanlast (höherer Vorschub), um den Schnitt zu stabilisieren.
• Klettern Sie die Mühle hinauf und nutzen Sie trochoidale Pfade für ein geringeres Engagement.
• Gedämpfte Werkzeuge/Halter (hydraulische Dämpfer oder Dämpfer mit abgestimmter Masse).
• Passen Sie die Drehzahl an, um Resonanz zu vermeiden (verwenden Sie Stabilitätskeulendiagramme, falls vorhanden).

Auf dem Boden: Hören Sie auf das charakteristische hohe Quietschen oder fühlen Sie die Spindelvibration. Übersteuern Sie die Drehzahl ±10-20%, bis das Quietschen aufhört. In hartnäckigen Fällen fügen Sie ein DOC-Opfer hinzu oder ändern Sie die Anzahl der Rillen.

Unsachgemäße Einstellungen: Thermische Schäden, Brandflecken und schlechte Oberflächenqualität

Durch Überhitzung werden scharfe Kanten zu abgerundeten, verfärbten Zonen mit Brandflecken (dunkle Streifen, Oxidation) und schlechter Ra (rau >3,2 μm).

Verursacht

• Zu hohe Spindeldrehzahl/geringer Vorschub → es dominiert die Reibung.
• Stumpfe Werkzeuge vergrößern die Kontaktfläche.
• Unzureichende Kühlflüssigkeit (falscher Typ, niedriger Druck, falsch geleitet).
• Materialien mit geringer Wärmeleitfähigkeit (Titan, Edelstahl) speichern die Wärme.
• Trockenbearbeitung gummiartiger Legierungen ohne Luftstrahl.

Auswirkungen

Brandspuren weisen auf die Wärmeeinflusszone (WEZ) hin, die Oberflächen unvorhersehbar erweicht oder härtet. Bei Titan bilden sich Alpha-Hülsen, die chemisch gefräst werden müssen. Schlechte Oberflächengüte durch aufgeworfene Kantenrisse Material.

Behebt

Verwenden Sie die richtige SFM/Spanmenge (z. B. 200-400 SFM Hartmetall in Stahl). Fluten Sie das Kühlmittel oder leiten Sie es durch die Spindel direkt in die Zone. Bei Aluminium verhindert Nebel oder Luft + Nebel das Verkleben. Überwachen Sie die Spindeltemperatur, falls vorhanden.

Andere Probleme: Verstopfung, Überhitzung, Programmierfehler

Spanverstopfung - In Gummibärchen Materialien (Aluminium, Edelstahl, Kupfer), lange, fadenförmige Späne packen die Rillen, schneiden nach, überhitzen und brechen die Werkzeuge.

Lösungen: Weniger Spannuten (2-3), höhere Vorschübe, Kühlmittelflutung + Luftblasen, Peek-Zyklen in tiefen Taschen, polierte/beschichtete Spannuten (ZrN, DLC). Werkzeuge mit Durchgangskühlung sind für tiefe Merkmale unerlässlich.

Überhitzung (über Verbrennungen hinaus) - Spindellager, Überlastung des Motors durch anhaltend hohe Belastung.

Fehler bei der Programmierung - Falsche Offsets, kein Lead-In/Out, vollständiges Eintauchen, Kollisionspfade.

Alles zurückbinden: Überwachung der Spindellast/Leistung, Verwendung von Simulationssoftware, Trockenlauf und Nachbearbeitung von G-Code-Prüfungen.

Die Beherrschung dieser Ausfälle erfordert Wachsamkeit - messen, hören, fühlen und iterativ anpassen. In 2026-Werkstätten verwandelt die Integration grundlegender Sensoren (Last, Vibration) mit vorausschauenden Warnmeldungen reaktive Brandbekämpfung in kontrollierte Betriebszeit. Wenn es in Ihrem Betrieb immer wieder zu Werkzeugausfällen kommt, bringt eine strukturierte Überprüfung von Parametern, Werkzeugen und Überwachung oft die größten Vorteile.

Fortgeschrittene Themen und Trends bei CNC-Fräswerkzeugen für 2026

1. AI-Native Bearbeitung und Vorschuboptimierung in Echtzeit

Bis 2026 werden KI-native Bearbeitungssysteme die Art und Weise verändern, wie CNC-Fräswerkzeuge in der Werkstatt arbeiten. Im Gegensatz zu herkömmlichen vorprogrammierten Vorschüben und Drehzahlen analysieren KI-gesteuerte Systeme kontinuierlich Spindellast, Vibrationen, akustische Signale und Werkzeugverschleiß in Echtzeit.

Wichtigste Auswirkungen:

• Automatische Anpassung der Vorschubgeschwindigkeit während des Schneidens.

• Bis zu 40% Reduzierung des Werkzeugverschleißes durch optimierte Spänebelastung.

• Weniger unerwartete Werkzeugausfälle.

• Verbesserte Konsistenz der Oberflächenbeschaffenheit.


KI-integrierte CAM-Systeme sagen die Werkzeugverformung und die Wärmeausdehnung voraus und passen die Parameter dynamisch an. Dies ist besonders vorteilhaft bei hochwertigen Materialien wie Titan und Inconel, bei denen eine unsachgemäße Vorschubsteuerung zu einer raschen Abnutzung des Werkzeugs führen kann.

2. Fünf-Achsen-Bearbeitung für komplexe Geometrien

Fünf Achsen CNC-Fräsen ist in der Luft- und Raumfahrt zum Standard geworden, medizinischund Hochleistungskomponenten für die Automobilindustrie. Sie ermöglicht die gleichzeitige Bewegung entlang der X-, Y- und Z-Achsen sowie der A- und B-Rotationsachsen.

Vorteile:

• Bearbeitung von komplexen Geometrien in einer einzigen Aufspannung.

• Geringere Fehler bei der Repositionierung.

• Hervorragende Oberflächenqualität.

• Kürzere Zykluszeiten.


So erfordern beispielsweise Turbinenschaufeln und orthopädische Implantate oft eine Mehrwinkelzerspanung, die bei der 3-Achsen-Bearbeitung sonst mehrere Aufspannungen erfordern würde.

3. Kryogenische Bearbeitung von Titan und Superlegierungen

Bei der kryogenen Kühlung wird Flüssigstickstoff oder Kohlendioxid zur Kühlung der Schneidzone anstelle des herkömmlichen Flutkühlmittels verwendet.

Warum das wichtig ist:

• Verlängert die Lebensdauer der Werkzeuge erheblich.

• Reduziert hitzebeeinflusste Zonen.

• Verbessert die Spankontrolle.

• Umweltfreundlicher als herkömmliche Kühlmittel.


Bei der Titanbearbeitung, wo die Wärmeentwicklung ein großes Problem darstellt, verbessert das kryogene Fräsen die Maßgenauigkeit und minimiert die Kaltverfestigung.

4. Hybride Werkzeugsysteme

Hybridwerkzeuge vereinen mehrere Arbeitsgänge in einem einzigen Werkzeug, z. B. Bohren und Anfasen oder Schruppen und Schlichten in einem Arbeitsgang.

Vorteile:

• Weniger Werkzeugwechsel.

• Verkürzte Zykluszeiten.

• Geringerer Bestand an Werkzeugen.

• Verbesserte Ausrichtungsgenauigkeit.


Dies ist besonders nützlich in Produktionsumgebungen mit hohen Stückzahlen, wo die pro Teil eingesparten Sekunden zu erheblichen jährlichen Einsparungen führen.

5. Nachhaltigkeit im Werkzeugbau

Nachhaltigkeit wird zu einem wichtigen Faktor bei der Beschaffung. Die Hersteller übernehmen diese Aufgabe:

• Recycelbare Hartmetalleinsätze.

• Nachschleifbare Werkzeuge aus Vollhartmetall.

• Strategien zur Reduzierung des Kühlmittelverbrauchs.

• Energieeffiziente Werkzeugbahnplanung.


Karbidrecyclingprogramme gewinnen Wolfram und Kobalt zurück und verringern so die Umweltbelastung und den Rohstoffverbrauch. Material Abhängigkeit.

Beschaffungsstrategien und Nutzung von CNC-Fräsdienstleistungen

1. Bewertung des Verhältnisses zwischen Lebensdauer und Kosten

Moderne Käufer achten nicht mehr nur auf den Kaufpreis. Stattdessen analysieren sie:

• Kosten pro Teil.

• Werkzeugstandzeit in Minuten oder Teilen.

• Ausfallzeiten durch Werkzeugwechsel.

• Ausschussrate aufgrund von vorzeitigem Verschleiß.


Ein billigeres Werkzeug, das sich schnell abnutzt, kann auf lange Sicht aufgrund von Ausfallzeiten und Ausschuss mehr kosten.

2. Outsourcing an CNC-Fräsdienste

Für die Produktion von Einzelstücken oder Kleinserien ist das Outsourcing an ein CNC-Fräsdienst Anbieter bietet strategische Vorteile:

• Sie verwalten das Werkzeuginventar.

• Kein Investitionsaufwand für High-End-Maschinen.

• Zugang zu fortschrittlichen Werkzeugtechnologien.

• Geringeres finanzielles Risiko bei Marktvolatilität.


Auf instabilen Märkten übernehmen die Dienstleister die Risiken der Werkzeugausstattung, Material Schwankungen und Produktionsineffizienzen.

3. Risikominderung in volatilen Märkten

Die Instabilität der Lieferkette hat die Flexibilität zu einem entscheidenden Faktor gemacht. CNC-Dienstleister oft:

• Aufrechterhaltung diversifizierter Lieferantennetze.

• Kritische Werkzeuge auf Lager Materialien.

• Rasche Anpassung an Nachfrageveränderungen.


Dies schützt die Käufer vor Rohstoffengpässen und Verzögerungen bei der Werkzeugherstellung.

Fallstudien aus der Praxis in der Produktion

Fall 1: Kollision beim Steigfräsen

In einer Produktionsumgebung wurde Gleichlauffräsen an einem quadratischen Rohling angewendet. Als die Vorschubgeschwindigkeiten zur Produktivitätssteigerung stark erhöht wurden, kam es aufgrund von Instabilität und Rattern zu einer Werkzeugkollision.

Umgesetzte Lösung:

• Umstellung auf konventionelles Fräsen.

• Reduzierte Vorschubgeschwindigkeit bei der Einreise.

• Verbesserte Stabilität der Halterung.


Das Ergebnis:

• Bessere Kontrolle.

• Geringeres Geplapper.

• Weniger Werkzeugbrüche.


Dies zeigt, wie wichtig es ist, ein Gleichgewicht zwischen Produktivität und Maschinenstabilität herzustellen.

Fall 2: J&E Precision - Workflow-Optimierung für die Luft- und Raumfahrt

J&E Precision erweiterte seine Fähigkeiten durch die Anschaffung von Präzisionsschleifmaschinen neben CNC-Fräsen Systeme.

Auswirkungen:

• Verbesserte Möglichkeiten der Oberflächenbearbeitung.

• Geringere Abhängigkeit vom Outsourcing.

• Verbesserte Toleranzen für Luft- und Raumfahrtteile.

• Optimierte Workflow-Integration.


Durch die Integration des Schleifens im eigenen Haus konnten die Vorlaufzeiten verkürzt und der Durchsatz für komplexe Luft- und Raumfahrtkomponenten erhöht werden.

Fall 3: SpiTrex - Orthopädische Großserienproduktion

SpiTrex hat Hochgeschwindigkeits-RoboDrill-Maschinen für die Herstellung orthopädischer Komponenten eingeführt.

Strategische Züge:

• Optimierte Schneidwerkzeuge für das Fräsen von kleinen Durchmessern.

• Geringere Zykluszeit pro Implantatkomponente.

• Verbesserte Produktionskonsistenz.


Ergebnisse:

• Höherer Durchsatz.

• Geringere Ausschussraten.

• Bessere Wiederholbarkeit bei engen medizinisch Toleranzen.

Schlussfolgerung

CNC-Fräswerkzeuge erfordert eine ganzheitliche Betrachtung - von den Kräften, die die Geometrie des Fräsers formen, bis hin zu Materials im Kampf gegen Hitze und Verschleiß. Wir haben uns mit den Gründen für Entscheidungen, den Folgen von Fehlern und der Logik für echte Entscheidungen befasst, wobei wir uns auf die Fertigungsbereiche gestützt haben, in denen die Gewinnspannen von Details abhängen. Angesichts von Trends wie der KI-Optimierung ist die Beherrschung dieser Grundlagen eine gute Grundlage für Ihre Effizienz. Bei komplexen Anforderungen ist die Zusammenarbeit mit einer CNC-Fräsdienst über RFQ sorgt für maßgeschneiderte Werkzeuge, ohne dass Sie sich umständlich darum kümmern müssen - kontaktieren Sie uns, um Ihre nächste Produktion zu optimieren.

FAQs

Welche Faktoren bestimmen die Wahl zwischen Hartmetall- und HSS-Fräsern in der Produktion?

Hartmetall eignet sich hervorragend für harte Werkstoffe und hohe Stückzahlen, da es bis zu 900°C hitzebeständig ist und eine viermal längere Lebensdauer hat, aber seine Sprödigkeit birgt die Gefahr, dass es bei unterbrochenen Schnitten ausbricht. HSS bietet Zähigkeit für Stöße und geringere Kosten, ideal für weiche Prototypen, wird aber oberhalb von 600°C schneller stumpf, was die Zykluszeiten erhöht. Bei Titan-Serien in der Luft- und Raumfahrt rechtfertigt Hartmetall den Aufpreis; bei Aluminium-Einzelstücken spart HSS Budget, ohne viel zu opfern. Berechnen Sie den ROI immer auf der Grundlage der Teilezahl und der begrenzten Maschinenleistung. Zu den Abwägungen gehören die Vorlaufkosten gegenüber den Ausfallzeiten bei häufigen Wechseln.

Wie wirkt sich die Anzahl der Nuten auf die Leistung von Schaftfräsern aus?

Weniger Spannuten (2-3) eignen sich hervorragend für weiche Werkstoffe wie Aluminium, da sie große Spankanäle bieten, um große Späne abzuführen und so Verstopfungen und Wärmestau zu vermeiden. Mehr Spannuten (5-7) eignen sich für harte Stähle, um feinere Oberflächen und höhere Vorschübe zu erzielen, wobei die Belastung verteilt wird, aber die Gefahr besteht, dass sich die Späne stauen. Bei gummiartigen Legierungen verhindern niedrige Spannuten das Nachschneiden; hohe Spannuten klappern bei schwachen Aufbauten. In der Praxis hat sich die 4-Nut als ausgewogene Lösung für gemischte Aufgaben erwiesen, aber ein Test mit Ihrer Spindel - die Überlastung senkt die Effizienz 20-30%. Entscheidung: Anpassung an Härte und DOC für optimale MRR.
