Processo completo de maquinagem CNC explicado passo a passo

Introdução: Compreender a maquinagem CNC em profundidade

A maquinagem CNC (Controlo Numérico Computadorizado) é um processo de fabrico vital e versátil que permite a produção precisa de peças complexas a partir de vários materiais. Para engenheiros, compradores OEM e gestores de aquisições, é essencial ter uma compreensão abrangente de como Maquinação CNC funciona, por que razão são tomadas determinadas decisões e as soluções de compromisso envolvidas em cada etapa do processo.

Este artigo fornecerá uma explicação aprofundada e especializada de todo o processo de Maquinação CNC O processo de produção do início ao fim, abordando as principais decisões tomadas durante a produção, exemplos reais do chão de fábrica e os desafios práticos que os engenheiros e gestores de compras enfrentam quando lidam com Projectos de maquinagem CNC.

O que é a maquinagem CNC?

Na sua essência, Maquinação CNC refere-se à utilização de máquinas controladas por computador para executar uma variedade de maquinagem tarefas, tais como fresagem, viragem, perfuração e retificação. As máquinas funcionam com base em instruções pré-programadas (código G), que as guiam através de uma série de movimentos para cortar ou moldar matérias-primas materiais em peças acabadas.

Principais métodos de maquinagem CNC

Maquinação CNC pode ser dividida em vários métodos, cada um deles adequado a diferentes tipos de operações e geometrias de peças:

• Fresagem CNC: Processo em que um cortador rotativo é utilizado para remover material de uma peça de trabalho estacionária.
• Torneamento CNC: A peça de trabalho roda enquanto o ferramenta de corte permanece estacionário para criar peças cilíndricas.
• Perfuração CNC: Uma broca rotativa cria furos redondos no material.
• Retificação CNC: Os discos abrasivos são utilizados para obter acabamentos de alta precisão nas peças.

Cada método serve um objetivo distinto, mas todos partilham o princípio subjacente de utilizar um computador para automatizar a precisão corte e modelação.

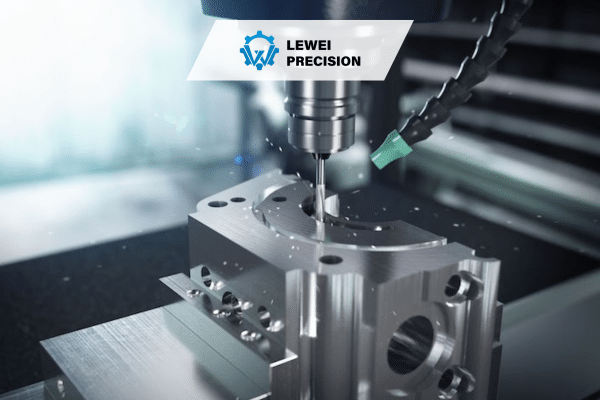

Passo 1: Desenhar a peça com CAD

O Maquinação CNC O processo de fabrico começa com a criação de um modelo 3D da peça a produzir. Isto é feito utilizando software de desenho assistido por computador (CAD), que permite aos engenheiros e projectistas especificar geometrias, tolerâncias e propriedades materiais exactas.

Exemplo do mundo real:

Na indústria aeroespacial, os desenhos CAD são utilizados para criar peças com geometrias complexas, como as pás das turbinas. Estes projectos devem respeitar tolerâncias rigorosas para garantir um elevado desempenho em condições extremas. O ficheiro CAD inclui dimensões precisas, que são cruciais para orientar a Máquina CNC através do corte processo.

Porque é que o CAD é fundamental

O software CAD é vital porque:

• Fornece uma representação visual exacta da peça.
• Ajuda a identificar problemas de conceção numa fase inicial do processo, reduzindo a probabilidade de erros dispendiosos durante a maquinagem.
• Permite a criação de desenhos detalhados que podem ser importados diretamente para o software CAM (Computer-Aided Manufacturing), eliminando o risco de erros manuais.

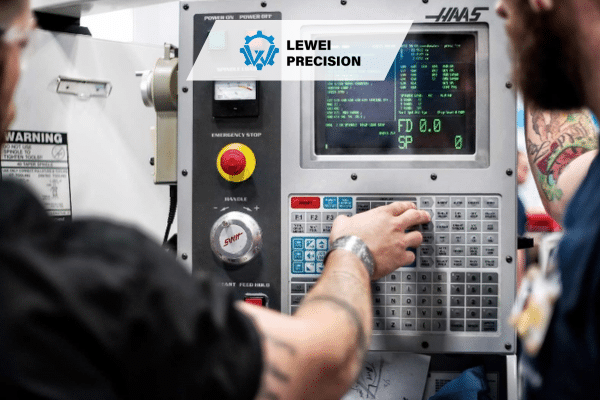

Passo 2: Conversão de CAD para código G com software CAM

Uma vez criado o modelo CAD, a etapa seguinte consiste em converter o projeto em código legível por máquina. Isto é feito utilizando software de fabrico assistido por computador (CAM). O software CAM pega no desenho CAD 3D e converte-o numa série de instruções (código G) que a Máquina CNC pode seguir.

O que acontece na CAM?

Na fase CAM, são tomadas várias decisões críticas:

• Seleção de ferramentas: O software CAM sugere as ferramentas mais adequadas com base nas material, geometria da peça e método de maquinagem.
• Geração do caminho de corte: A trajetória de corte é determinada com base no desenho da peça. Isto implica decidir como a ferramenta de corte se irá mover para atingir a geometria necessária, tendo em conta factores como a folga da ferramenta, a velocidade e a taxa de avanço.
• Simulação: A maior parte do software CAM inclui uma funcionalidade de simulação, em que os percursos das ferramentas são visualizados antes de a peça ser efetivamente maquinada. Este passo é crucial para garantir que a peça pode ser produzida sem colisões ou outros problemas.

Cenário do mundo real:

Considere um gestor de compras que encomenda um lote de componentes personalizados para um dispositivo médico. Depois de receber o ficheiro CAD da equipa de design, o software CAM irá gerar os percursos de ferramenta adequados, selecionar as ferramentas certas e simular o processo para garantir que não existem conflitos. O gestor de compras pode então utilizar esta informação para confirmar a viabilidade do projeto e escolher uma oficina mecânica que possa realizar o trabalho com a precisão e o prazo de entrega necessários.

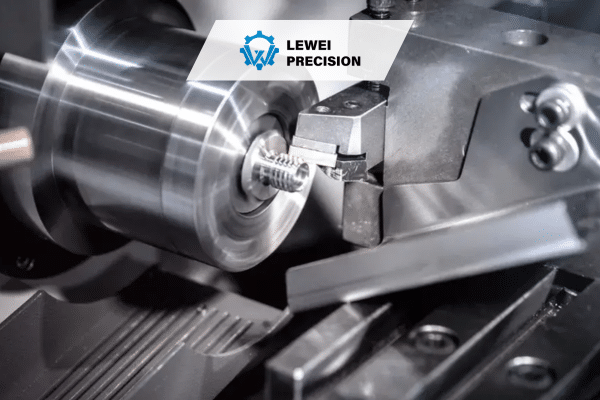

Passo 3: Configuração da máquina CNC

Antes do Máquina CNC pode iniciar o corte No processo de maquinagem, a peça de trabalho deve ser preparada. Isto implica fixar o material na base da máquina ou no dispositivo de fixação e carregar as ferramentas adequadas no suporte da ferramenta.

Factores-chave na configuração CNC:

• Ferramentas: A escolha das ferramentas (por exemplo, extremidade moinhosbrocas, tornos) depende da peça material e geometria. A seleção adequada da ferramenta é fundamental para obter o acabamento superficial e a precisão pretendidos.
• Porta-peças: A peça de trabalho deve ser fixada ou fixada com segurança para garantir que permanece imóvel durante o processo de corte. Isto é particularmente importante para peças de alta precisão onde qualquer movimento pode levar a imprecisões dimensionais.
• Calibração de máquinas: A máquina deve ser calibrada para garantir o posicionamento correto da ferramenta e da peça de trabalho. Os erros de calibragem podem provocar desalinhamentos e peças defeituosas.

Exemplo do mundo real:

Na indústria automóvel, Máquina CNC pode envolver a configuração de um eixo de 5 eixos máquina de fresar para criar uma peça com caraterísticas intrincadas, tais como contornos e orifícios complexos. A peça de trabalho, feita de um material de alta resistência alumínio é fixada utilizando um dispositivo de fixação personalizado, garantindo que não se desloca durante a maquinagem. São selecionadas as ferramentas de corte adequadas para lidar com a materiale obter o acabamento de superfície necessário.

Passo 4: Maquinação da peça

Com a máquina preparada, inicia-se o processo CNC. A máquina lê o código G gerado pelo software CAM e segue as instruções para cortar o material para a forma desejada.

Elementos-chave do processo de maquinagem:

• Movimentos de ferramentas: Máquinas CNC podem funcionar ao longo de vários eixos (normalmente X, Y e Z), permitindo cortes complexos e multidimensionais. As máquinas mais avançadas podem também incluir eixos de rotação (A, B, C) para melhorar ainda mais a flexibilidade.
• Parâmetros de corte: A velocidade de corte, o avanço e a profundidade de corte são parâmetros que influenciam o processo de maquinagem. Estes factores são determinados com base nas propriedades do material e nos requisitos da peça.
• Utilização do líquido de refrigeração: Em muitos processos CNC, o líquido de refrigeração é utilizado para reduzir a acumulação de calor, evitar o desgaste da ferramenta e melhorar o acabamento da superfície. O tipo e a quantidade de líquido de refrigeração utilizados dependem do material a ser maquinada.

O que pode correr mal durante a maquinagem?

Enquanto Maquinação CNC oferece uma elevada precisão, podem surgir vários problemas:

• Desgaste e falha da ferramenta: Com o passar do tempo, as ferramentas podem desgastar-se ou partir-se, dando origem a maus acabamentos de superfície ou a erros dimensionais.
• Distorção de material: O processo de maquinagem pode induzir tensões na materialA utilização de um sistema de controlo de qualidade pode provocar deformações ou distorções, especialmente em peças de paredes finas ou de grandes dimensões.
• Erros de maquinagem: Problemas como percursos incorrectos da ferramenta ou avarias da máquina podem resultar em peças que estão fora da tolerância.

Os engenheiros devem monitorizar estes potenciais problemas e tomar as medidas corretivas necessárias para garantir que o produto final cumpre as especificações.

Etapa 5: Operações pós-acabamento e controlo de qualidade

Após a maquinagem, as peças são normalmente submetidas a processos adicionais para melhorar a qualidade e a funcionalidade.

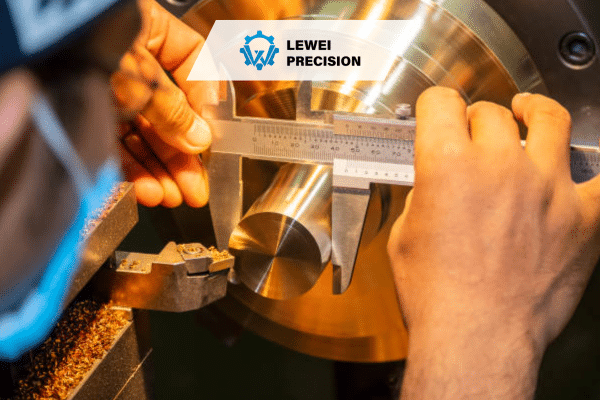

Operações comuns de pós-maquinação:

• Tratamento térmico: Algumas peças requerem tratamento térmico para melhorar a dureza, a resistência ou outras propriedades mecânicas.
• Acabamento de superfícies: Podem ser utilizados processos como o polimento, a anodização ou o revestimento para melhorar o aspeto, a resistência à corrosão ou o acabamento da superfície da peça.
• Inspeção e ensaio: A inspeção final garante que a peça cumpre as especificações exigidas. Isto pode incluir controlos dimensionais, medições da rugosidade da superfície e testes funcionais.

Cenário do mundo real:

Na indústria aeroespacial, depois de uma peça ser maquinada, pode ser submetida a um processo de tratamento térmico para melhorar a sua resistência, antes de ser sujeita a rigorosos testes de controlo de qualidade. Estes testes podem incluir a inspeção por raios X para detetar falhas internas ou testes não destrutivos (NDT) para garantir que a peça não apresenta fissuras.

Etapa 6: Embalagem e entrega

Depois de a peça ter passado na inspeção, é embalada para entrega. A embalagem deve proteger a peça contra danos durante o transporte e pode também envolver a marcação da peça com documentação relevante, como certificados de conformidade ou relatórios de inspeção.

Considerações sobre o trade-off na embalagem:

• Custo vs. Proteção: As peças de elevado valor ou delicadas podem exigir uma embalagem mais robusta, o que pode aumentar os custos. Para as peças menos críticas, podem ser suficientes soluções de embalagem mais simples.
• Prazo de execução: Os processos de embalagem devem ser eficientes para cumprir os prazos de entrega, especialmente em indústrias sensíveis ao tempo, como a dos dispositivos médicos ou do fabrico automóvel.
